Máquina equilibradora dinámica con transmisión por eje cardán YYW-6000A para pruebas de equilibrio dinámico de ejes de transmisión de camiones
Máquina equilibradora dinámica con transmisión por eje cardán YYW-6000A para pruebas de equilibrio dinámico de ejes de transmisión de camiones
WhatsApp: +8618661335350
Teléfono / Wechat: +8618661335350
Correo electrónico: beacondiesel@beacon-machine.com
Introducción

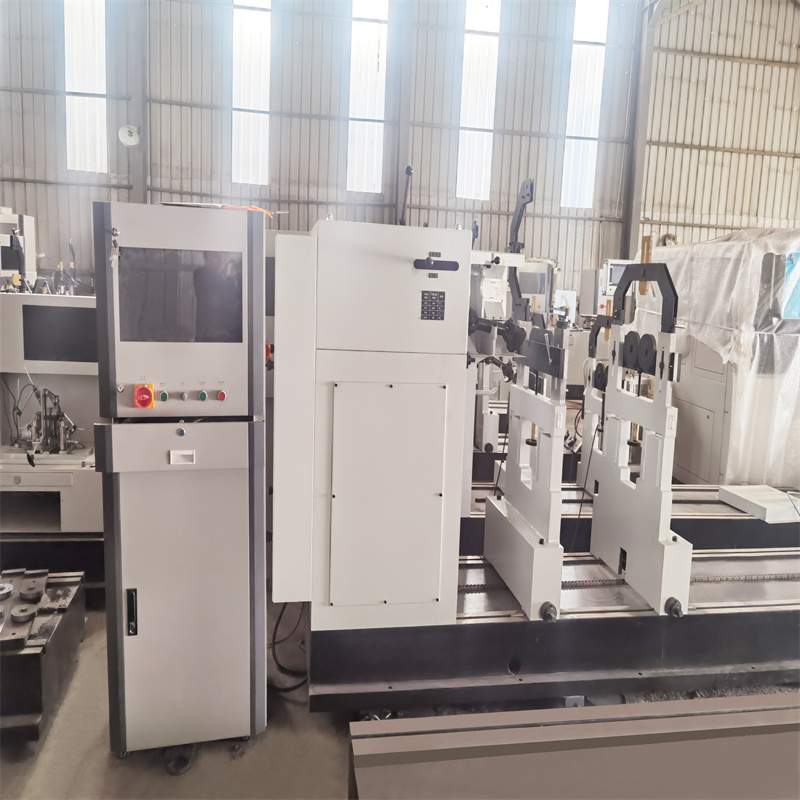

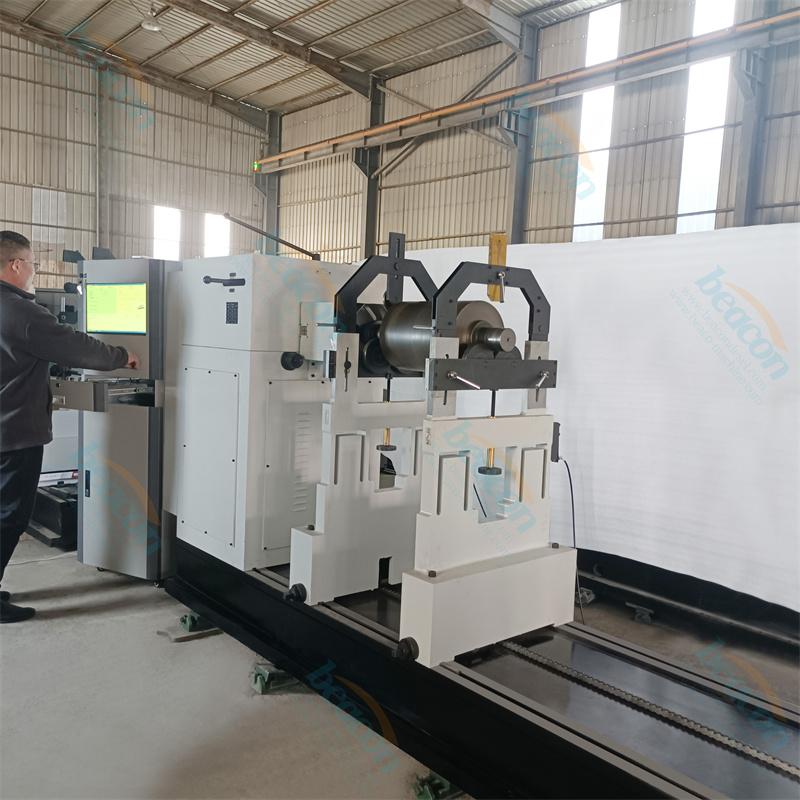

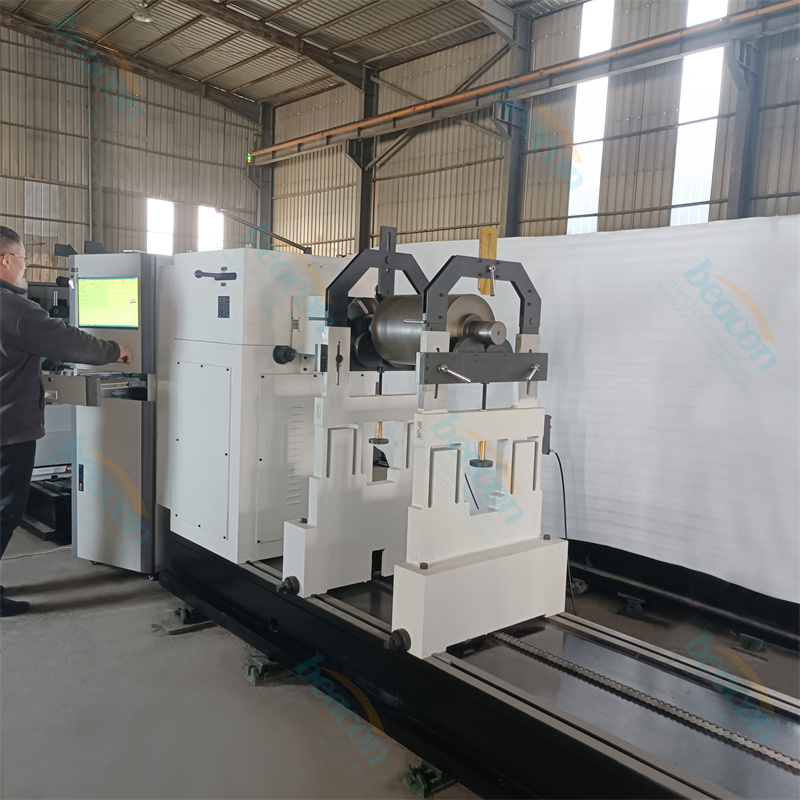

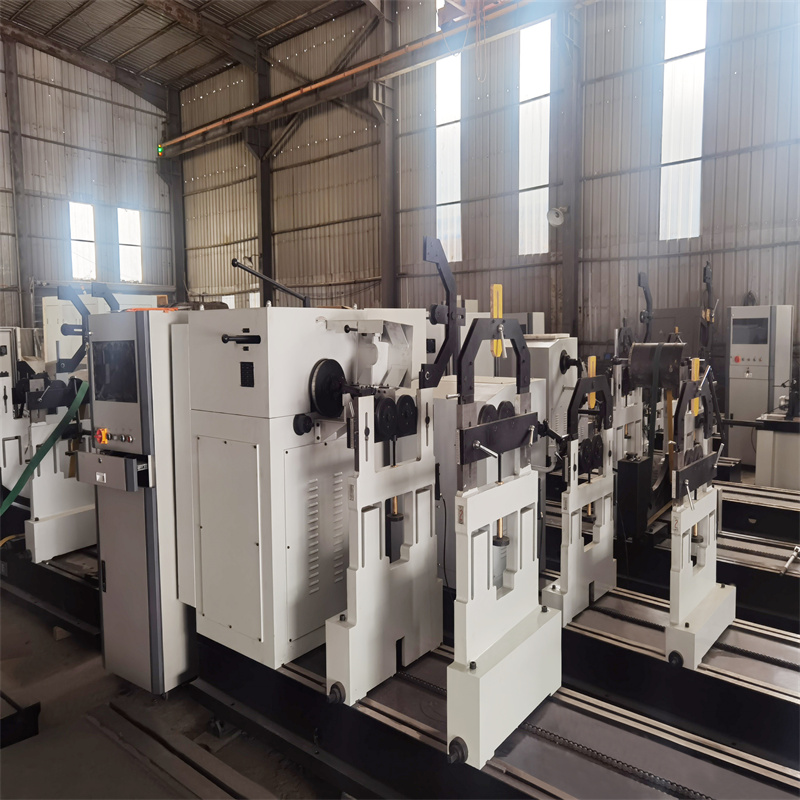

YYW-6000A r es una máquina equilibradora dinámica horizontal de doble cara universal con cojinete duro y transmisión por correa de anillo de acoplamiento universal, los modelos de equipo cubren el rango de medición desde unos pocos kilogramos hasta más de 50 toneladas, utilizando soporte de rodillos, el producto está en estricta conformidad con la organización de producción G B / T 4 2 0 1- 2006. Medición del equipo por la computadora de control industrial para el procesamiento de datos, pantalla LCD de 19 pulgadas en tiempo real, software GB-2000 sistema de medición de equilibrio por microordenador universal, el sistema de medición que se ejecuta en la plataforma Windows con módulo de amplificación controlado por programa completamente automático, puede lograr los parámetros reales de cualquier entrada, cualquier calibración, cualquier ángulo de la compensación del accesorio, autocomprobación, la cantidad de indicaciones calificadas, la cantidad de desequilibrio residual g (gramos) y momento de desequilibrio g.cm (g * cm), g.mm (g * mm) una variedad de modos de visualización, almacenamiento automático de resultados de medición y otras funciones; toda la estructura del menú chino, calibración y compensación de los pasos operativos se solicitan automáticamente para hacer la operación simple y fácil de usar. La generalidad fuerte del equipo es adecuada para superficies regulares o irregulares, lisas o no lisas de las piezas de todo tipo de piezas para mediciones de equilibrio dinámico, ampliamente utilizado en motores eléctricos, sopladores, motores diésel, maquinaria agrícola, maquinaria textil y otras industrias, puede ser en mediciones de equilibrio de superficie de calibración simple, doble y múltiple, adecuado para ejes, discos y el centro de gravedad del rotor orientado hacia afuera. Tiene las ventajas de alta eficiencia, precisión exacta, pantalla intuitiva y calidad confiable.
parámetro
Modelo de equipo YYW-6000A
Masa máxima de la pieza de trabajo kg 6000
Masa mínima de la pieza de trabajo kg 400
Diámetro máximo de la pieza de trabajo sobre la superficie de la guía de la bancada mm φ3000
Distancia mínima entre dos soportes mm 400
Distancia máxima entre dos soportes mm 2300
Longitud de la bancada mm 4000*1100*260
Estructura de péndulo Construcción modular, soporte de rodillo tipo H
Diámetro del eje de soporte mm φ50-250, φ250-450
Velocidad de equilibrio r/min 253/435/708/1140 Transmisión mecánica de cuatro velocidades
Medición mínima de desnivel residual ≤0,5 gmm/kg
Reducción del desequilibrio % ≥95 %
Potencia del motor 55KW
Método de control de velocidad Control de frecuencia + engranajes mecánicos de 4 velocidades
Método de transmisión Universal Articulaciones (dos juegos para 300 nm y 2500 nm)
Tamaño total (L*An*Al) 4200*1100*2300
*Datos de pruebas del laboratorio Beacon
Masa máxima de la pieza de trabajo kg 6000
Masa mínima de la pieza de trabajo kg 400
Diámetro máximo de la pieza de trabajo sobre la superficie de la guía de la bancada mm φ3000
Distancia mínima entre dos soportes mm 400
Distancia máxima entre dos soportes mm 2300
Longitud de la bancada mm 4000*1100*260
Estructura de péndulo Construcción modular, soporte de rodillo tipo H
Diámetro del eje de soporte mm φ50-250, φ250-450
Velocidad de equilibrio r/min 253/435/708/1140 Transmisión mecánica de cuatro velocidades
Medición mínima de desnivel residual ≤0,5 gmm/kg
Reducción del desequilibrio % ≥95 %
Potencia del motor 55KW
Método de control de velocidad Control de frecuencia + engranajes mecánicos de 4 velocidades
Método de transmisión Universal Articulaciones (dos juegos para 300 nm y 2500 nm)
Tamaño total (L*An*Al) 4200*1100*2300
*Datos de pruebas del laboratorio Beacon
