DETALLES DEL PRODUCTO

  • Impulsor de bomba vertical YLD-100A de la serie YLD Máquina de equilibrio dinámico Embrague de engranajes para rotores

Impulsor de bomba vertical YLD-100A de la serie YLD Máquina de equilibrio dinámico Embrague de engranajes para rotores

Esta serie de equilibradores son equilibradores verticales de un solo lado. Esta máquina es adecuada para verificar el equilibrio dinámico de las piezas giratorias del disco en un lado.

WhatsApp: +8618661335350

Teléfono / Wechat: +8618661335350

Correo electrónico: beacondiesel@beacon-machine.com

Pedido rápido

Introducción

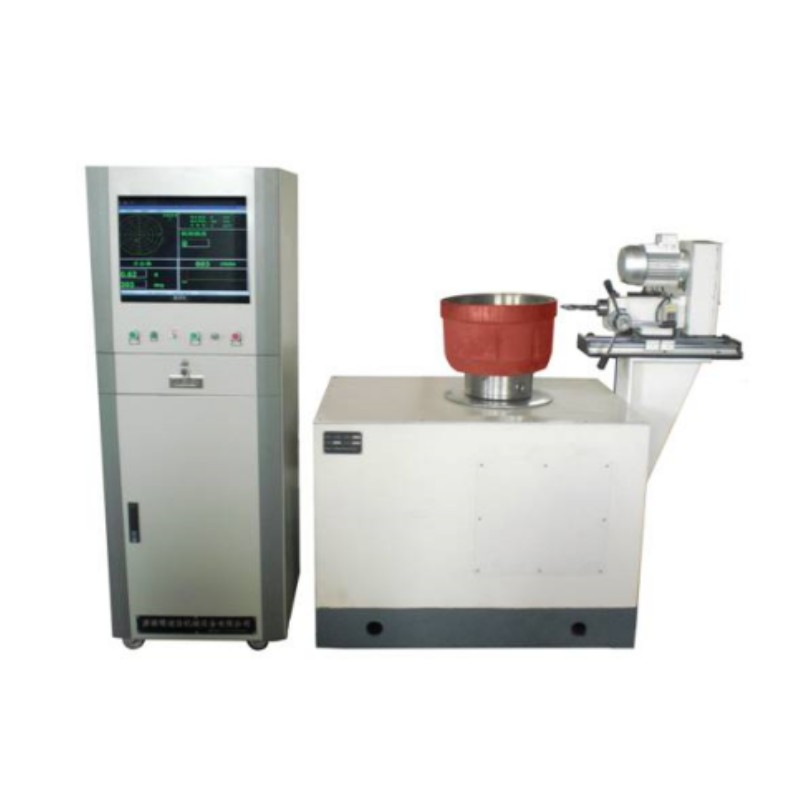

Máquina de equilibrio dinámico con impulsor de bomba vertical YLD-100A, embrague de engranajes para rotores


Esta serie de equilibradores son equilibradores verticales de un solo lado. Esta máquina es adecuada para verificar el equilibrio dinámico de las piezas giratorias del disco en un lado. Es un equipo ideal para la verificación del equilibrio dinámico de las aspas del ventilador, las aspas del ventilador de ventilación, el volante de inercia del automóvil, el embrague, el disco de freno, el tambor de freno, el convertidor de par hidráulico, el acoplador hidráulico y otras piezas. Al reemplazar la pieza de trabajo, solo se debe reemplazar el accesorio para instalar la pieza de trabajo para verificar el equilibrio. El tipo común de esta máquina es accionado por un motor de dos velocidades. El tipo "A" es un sistema de regulación de velocidad de frecuencia variable. El procesamiento de datos lo lleva a cabo una computadora de control industrial. La pantalla LCD muestra el valor de desequilibrio, el ángulo de fase y la velocidad en tiempo real. Está equipado con un gabinete industrial y un sistema de máquina equilibradora con piezas mecánicas, lo que es conveniente para el almacenamiento e impresión de parámetros. El sistema tiene una alta precisión de prueba, un uso confiable y un mantenimiento conveniente. Más avanzado que otros sistemas de prueba. Puede equiparse con accesorios generales, convertidor de par y otros accesorios especiales, y también puede equiparse con máquina perforadora de eliminación de peso lateral, máquina perforadora de eliminación de peso vertical y dispositivo de vacío y otros accesorios.

El sistema de medición de equilibrio de microcomputadora universal GB-2000 es el último sistema de medición de equilibrio de microcomputadora universal bajo el sistema operativo Windows XP. El entorno operativo de este sistema debe ser al menos superior al sistema operativo Windows 95. El hardware del sistema está compuesto por varios microprocesadores de un solo chip (CPU). Utiliza un convertidor A/D de alta velocidad de doble canal. Tiene las funciones de amplificación de seguimiento programable, filtrado de seguimiento programable, medición de velocidad en tiempo real, transmisión de datos en tiempo real, señal de referencia analógica y señal de vibración analógica. Aprovecha al máximo las ventajas de Windows y hace que el sistema de medición sea potente. Desde la interfaz de operación, el procesamiento de datos, la impresión de informes, la visualización de gráficos de datos, la salida de impresión de gráficos de archivos, todo refleja el estilo encantador de Windows. El diseño concentrado hace que el sistema de medición de equilibrio sea adecuado para varios equipos de equilibrio, como soporte blando, soporte duro, equilibrio estático, equilibrio dinámico, etc. También puede realizar la medición simultánea de múltiples dispositivos de equilibrio mediante un sistema de medición. Se logra una medición dinámica completa e ininterrumpida de la magnitud, fase y velocidad del desequilibrio, y la precisión de la medición mejora enormemente.

parámetro

Modelo YLD-100A
Tiempo de medición 10 s (el período de medición se puede configurar arbitrariamente)
Versión de software Windows XP
Método de visualización Monitor LCD de 19 pulgadas
Fuente de alimentación CA trifásica de cuatro cables 380 V 50/60 Hz
Forma de trabajo continua
Rango de calidad de la pieza de trabajo (kg) 5-100
Diámetro de la pieza de trabajo (mm) 800
Velocidad de equilibrio (r/min) 250-1000 regulación de velocidad de conversión de frecuencia
Potencia del motor (KW) 4
Tasa de reducción del desequilibrio % ≥90
El desequilibrio residual más pequeño alcanzable (emar) ≤3 g・mm/kg

2. Parámetros de la computadora industrial
Rango de rotación 100 rpm-5000 rpm
Error de fase: Error de medición con señal estándar <0,3 º
Error de amplitud: Error de medición con señal estándar <1/1000
Número de rotor de almacenamiento: 255
Descomposición angular Cantidad: 60
Consumo máximo de energía de toda la máquina: 200 W


*Datos de pruebas del laboratorio Beacon
