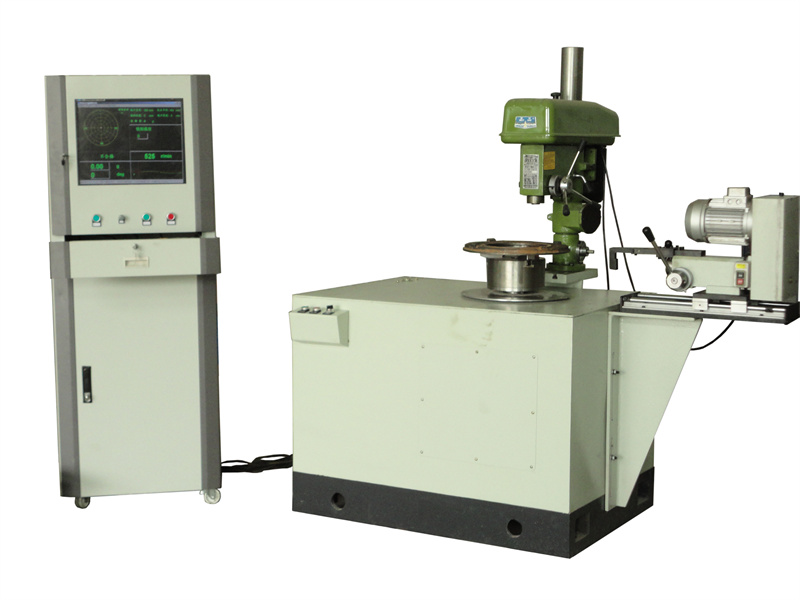

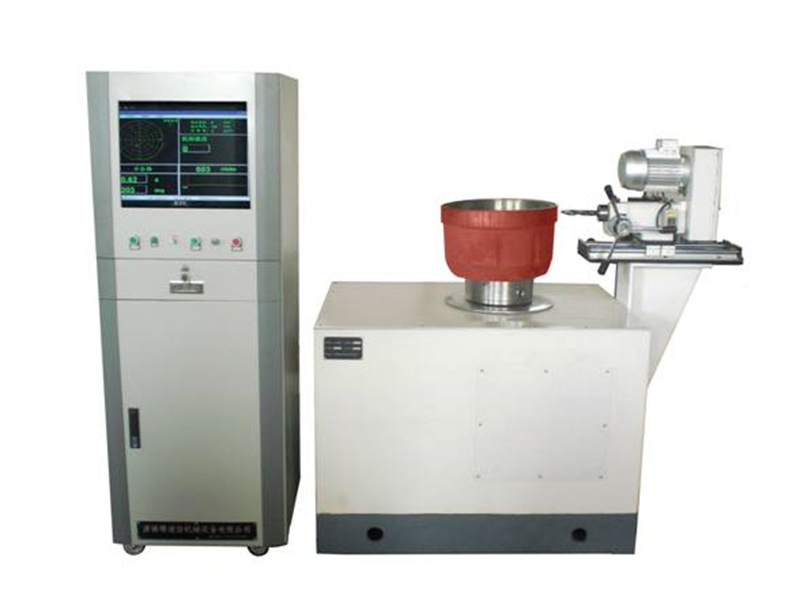

Equilibradora de motores de rotor de plano único vertical Beacon Industrial Dynamic Balance YLD-100A

Esta serie es una máquina equilibradora vertical de un solo lado. Esta máquina es adecuada para la verificación del equilibrio dinámico de piezas giratorias en forma de disco en un lado. El equipo ideal para la verificación del equilibrio dinámico de convertidores de par, acoplamientos de fluidos y otras piezas. Solo necesita reemplazar el mobiliario donde está instalada la pieza de trabajo para realizar la verificación del equilibrio. El tipo ordinario de esta máquina es impulsado por un motor de dos velocidades, y el tipo "A" es un sistema de regulación de velocidad de frecuencia variable. Los datos son procesados por una computadora de control industrial. La pantalla de cristal líquido muestra el valor de desequilibrio, el ángulo de fase y la velocidad en tiempo real, y está equipada con gabinetes y maquinaria industriales. Parte del sistema de la máquina equilibradora es fácil de guardar e imprimir los parámetros. El sistema tiene una alta precisión de prueba, un uso confiable y un mantenimiento conveniente. Es más avanzado que otros sistemas de prueba. Puede equiparse con accesorios especiales como accesorios de uso general y convertidores de par, y también puede equiparse con perforadoras de eliminación de peso lateral, perforadoras de eliminación de peso vertical y dispositivos de succión de polvo. El sistema de medición de equilibrio universal por microordenador GB-2000 es el último sistema de medición de equilibrio universal por microordenador bajo el sistema operativo Windows XP. El entorno operativo de este sistema debe ser al menos el sistema operativo Windows 95. El hardware del sistema está compuesto por múltiples microprocesadores (CPU) de un solo chip, que utilizan convertidores A/D duales de alta velocidad, con amplificación de seguimiento controlada por programa, filtrado de seguimiento controlado por programa, medición de velocidad en tiempo real, transmisión de datos en tiempo real, señales de referencia analógicas y señales de vibración analógicas y otras funciones. Hace pleno uso de las ventajas de Windows, lo que hace que el sistema de medición sea extremadamente potente. Desde la interfaz de operación, el procesamiento de datos, la impresión de informes, la visualización de gráficos de datos, la impresión de gráficos de archivos, todos ellos reflejan el estilo encantador de Windows. El diseño concentrado hace que el sistema de medición de equilibrio sea adecuado para soporte blando, soporte duro, equilibrio estático, equilibrio dinámico y otros tipos de equipos de equilibrio. Y puede realizar un sistema de medición para medir múltiples equipos de equilibrio al mismo tiempo. Realice la medición ininterrumpida dinámica completa del tamaño, la fase y la velocidad del desequilibrio, y la precisión de la medición mejora enormemente.

Entorno de uso
(1) Temperatura ambiente: 0-50 ℃
(2) Humedad relativa <85 %
(3) El valor de fluctuación del voltaje de la fuente de alimentación de la computadora industrial es de 190-240 V (cuando sea necesario, el usuario deberá preparar una fuente de alimentación regulada), y el valor de fluctuación del voltaje de la fuente de alimentación es de 370-400 V.
(4) La máquina debe instalarse sobre una base estable y el nivel de instalación debe estar dentro de 0,2/1000.
(5) Evite la interferencia electromagnética y manténgase alejado de la fuente de interferencia.
(6) Evite la entrada de aceite, sal, ácido y gas corrosivo.
(7) Evite la intrusión de gotas de agua, vapor, polvo, algodón y polvo fino de metal.
(8) Está prohibido el uso en entornos peligrosos de gases, líquidos o sólidos inflamables, explosivos o explosivos.

Modelo: YLD-100A
Tiempo de medición: 10 s (el período de medición se puede configurar de forma arbitraria)
Versión de software: Windows XP
Método de visualización: monitor LCD de 19 pulgadas
Fuente de alimentación: CA trifásica de cuatro cables de 380 V 50/60 Hz
Forma de funcionamiento: continuo
Rango de calidad de la pieza de trabajo (kg): 5-100
Diámetro de la pieza de trabajo (mm): 800
Velocidad de equilibrio (r/min): regulación de velocidad de conversión de frecuencia de 250-1000
Potencia del motor (KW): 4
Tasa de reducción del desequilibrio %: ≥90
El desequilibrio residual más pequeño alcanzable (emar): ≤3 g・mm/kg


*Datos de pruebas del laboratorio Beacon
