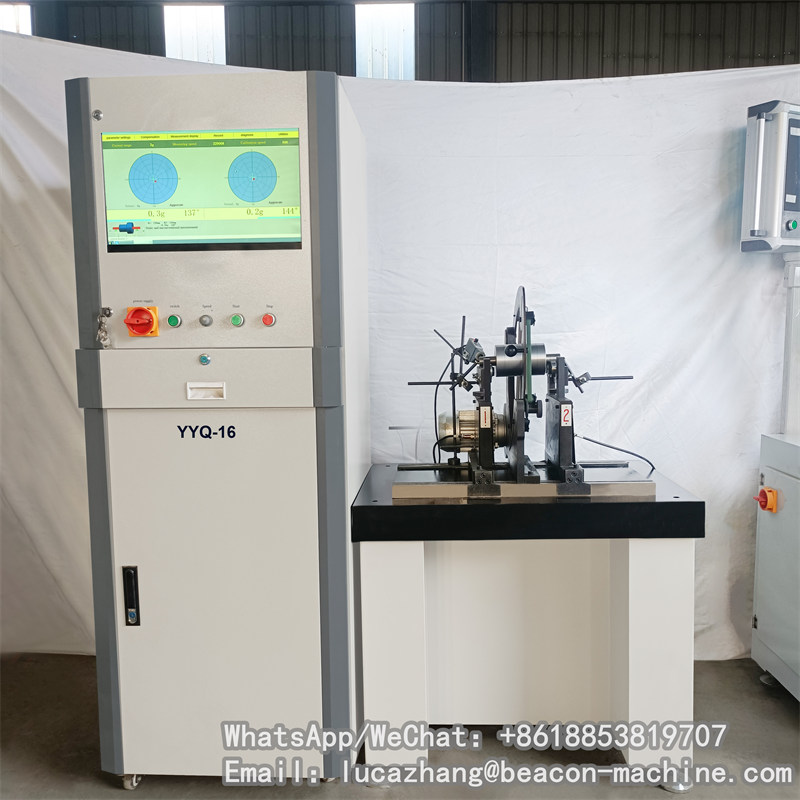

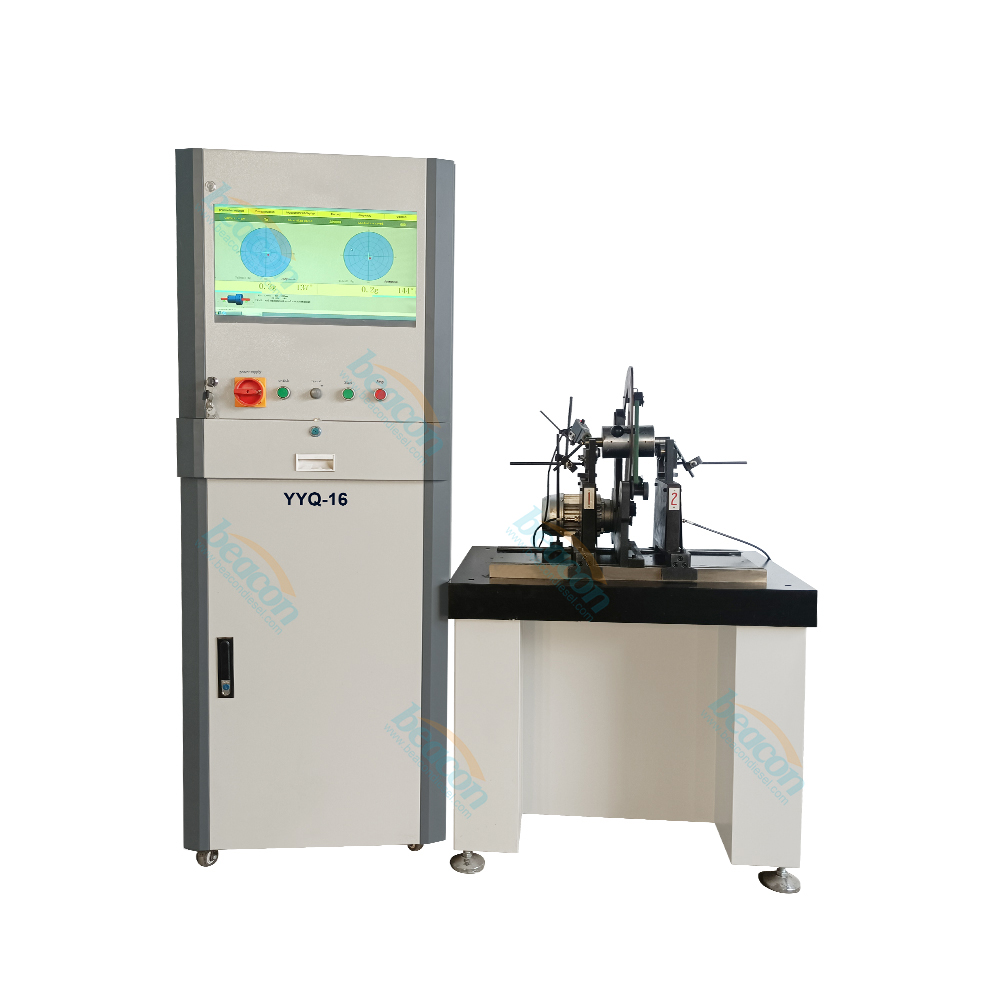

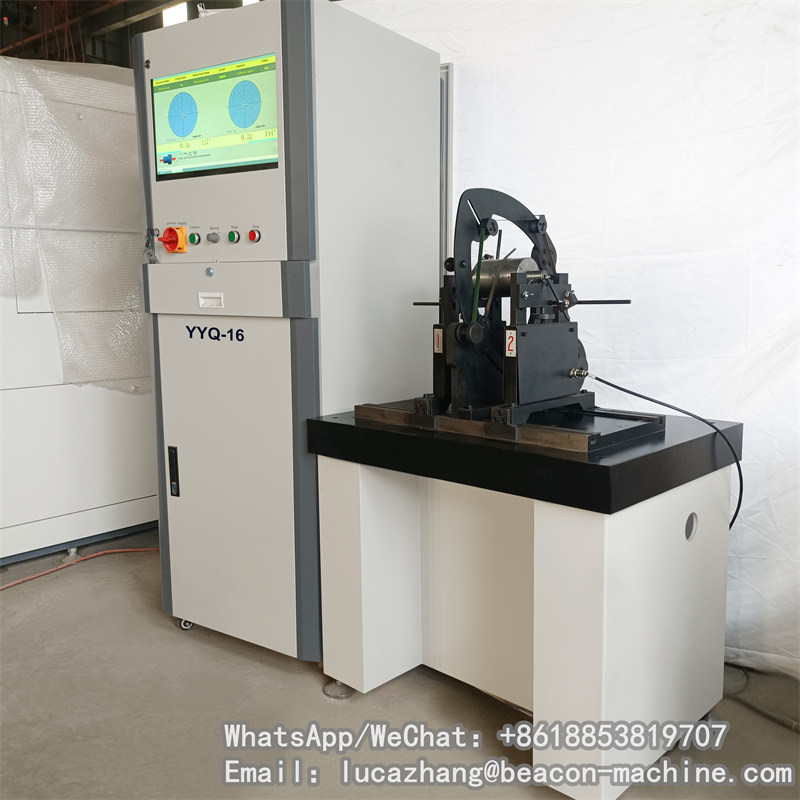

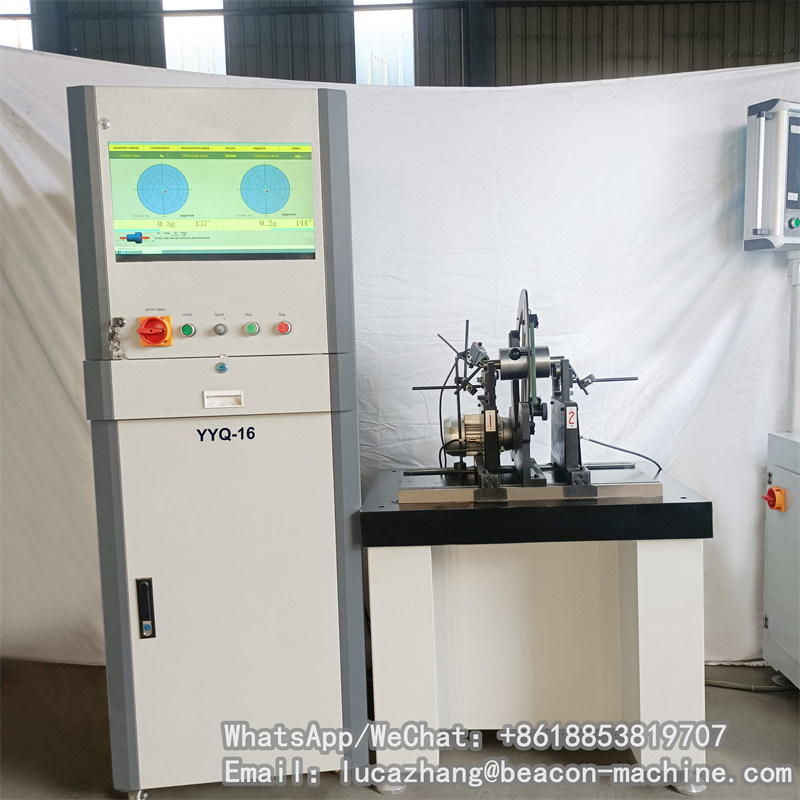

Beacon YYQ-16A Máquina equilibradora de ventiladores pequeños Máquina equilibradora completamente automática Máquina equilibradora dinámica para pruebas dinámicas

Correo electrónico: beacondiesel@beacon-machine.com

Introducción

Esta serie de equipos es una máquina de equilibrio dinámico horizontal de soporte duro, con cojinete de rodillos, accionamiento de acoplamientos de cardán, rutina para accionamiento de motor de doble velocidad, tipo "A" para sistema de regulación de velocidad de frecuencia variable, un monitor LCD de procesamiento de datos de computadora de control industrial que muestra desequilibrio en tiempo real, valor, ángulo de fase y velocidad en tiempo real, y bancada de torno están fundidos integralmente. Ampliamente utilizado en motores, sopladores, motores diésel, maquinaria agrícola, maquinaria textil y otras industrias, puede estar en la medición de equilibrio de un solo lado, de doble lado y de múltiples planos de corrección. Adecuado para el tipo de placa de eje y el rotor saliente de baricentro. Con alta eficiencia y precisión precisa, muestra una calidad intuitiva, confiable y una característica de mantenimiento conveniente.

parámetro

Modelo: YYQ-16A
Tiempo de medición: 10 s (el ciclo de medición se puede configurar de forma arbitraria).
Versión de software: Windows XP
Modo de visualización: LCD de 19 pulgadas
Fuente de alimentación: Alimentación trifásica de cuatro cables de CA 380 V, 50/60 Hz
Funcionamiento: continuo
Rango de calidad de la pieza de trabajo (kg): 16
Distancia de intervalo de soporte de la viga (mm): 60-600
Rango de muñón (mm): Φ 5-40
Diámetro de la pieza de trabajo (mm): 500
Velocidad de equilibrio (r/min): 300-2500 regulación de velocidad de frecuencia variable
Potencia del motor (KW): 0,18
Relación de reducción de desequilibrio %: ≤90
Mínimo que puede alcanzar el exceso de equilibrio (emar): ≤0,5 g・mm/kg

*Datos de pruebas del laboratorio Beacon

Beacon YYQ-16A Máquina equilibradora de ventiladores pequeños Máquina equilibradora completamente automática Máquina equilibradora dinámica para pruebas dinámicas

GB - 2000 El sistema de medición de equilibrio de microcomputadora universal es el sistema operativo Windows XP bajo el último sistema de medición de equilibrio de microcomputadora general, el sistema de entorno de ejecución debe ser al menos el sistema operativo Windows95 o superior. El hardware del sistema está compuesto por múltiples microprocesadores (CPU) de un solo chip, adopta un convertidor A/D de alta velocidad de doble vía, tiene amplificación de seguimiento controlada por programa, filtro de seguimiento controlado por programa, medición de velocidad de rotación en tiempo real, transmisión de datos en tiempo real y señales de referencia de simulación, señal de vibración simulada, etc. Función. Aprovecha al máximo las ventajas de Windows y la función del sistema de medición es extremadamente potente. Desde la interfaz, el procesamiento de datos, la impresión, la visualización de gráficos de datos y la impresión de gráficos de documentos, sin excepción, reflejan el atractivo de Windows. Se concentra en el diseño del sistema de medición de equilibrio para adaptarse a los equipos de equilibrio de clase de apoyo blando, apoyo duro central y equilibrio estático y dinámico. Además, puede realizar un sistema de medición de medición simultánea de varios equipos de equilibrio. Se logró un tamaño de equilibrio, fase, velocidad de rotación de medición de ininterrumpibilidad completamente dinámica, lo que aumentó enormemente la precisión de la medición.

AMBIENTE DE USO
1) ℃ temperatura ambiente: 0-50
2.) humedad relativa < 85%
3.) Fluctuación de voltaje de suministro de energía de PC industrial 190-240V (cuando sea necesario, el usuario debe proporcionar un manostato), la fluctuación de voltaje de suministro de energía -9-400V.
4) La máquina debe instalarse en una base estable, la instalación se realiza en .2/1000 dentro de.
5.) Evitar interferencias electromagnéticas, lejos de la interferencia.
6.) Evitar la entrada de aceite, sal, ácido y gas corrosivo.
7.) Evitar la entrada de agua, vapor, polvo, algodón, polvo metálico.
8.) Prohibido en ambientes peligrosos, líquidos o sólidos inflamables y explosivos.
