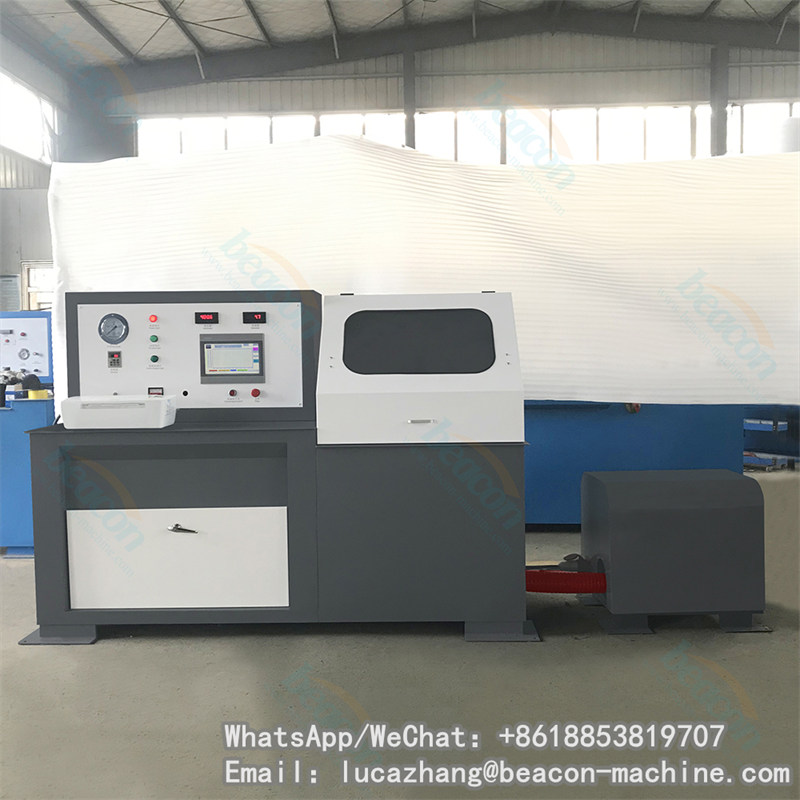

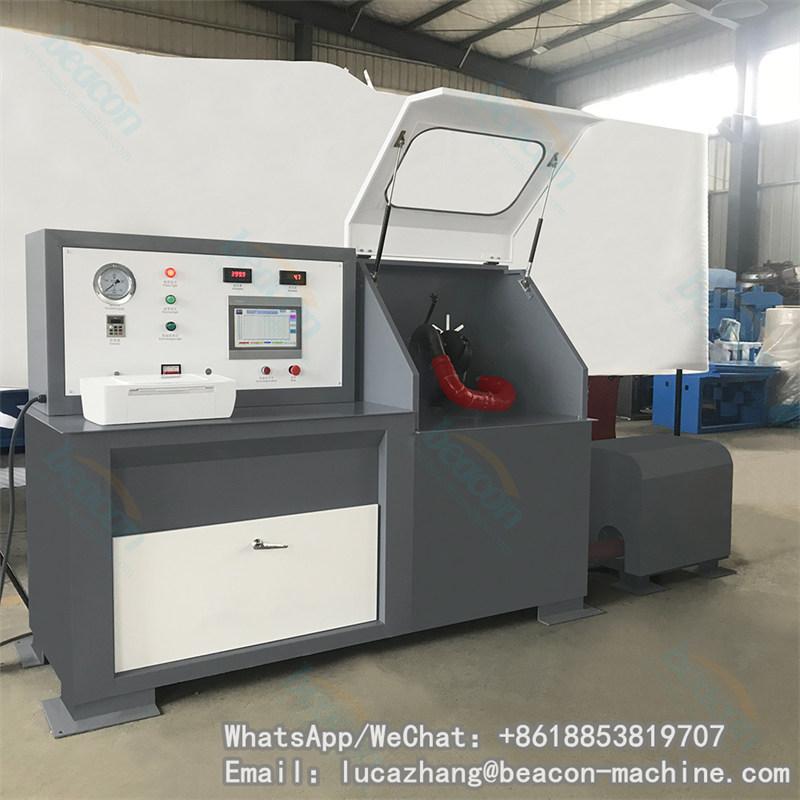

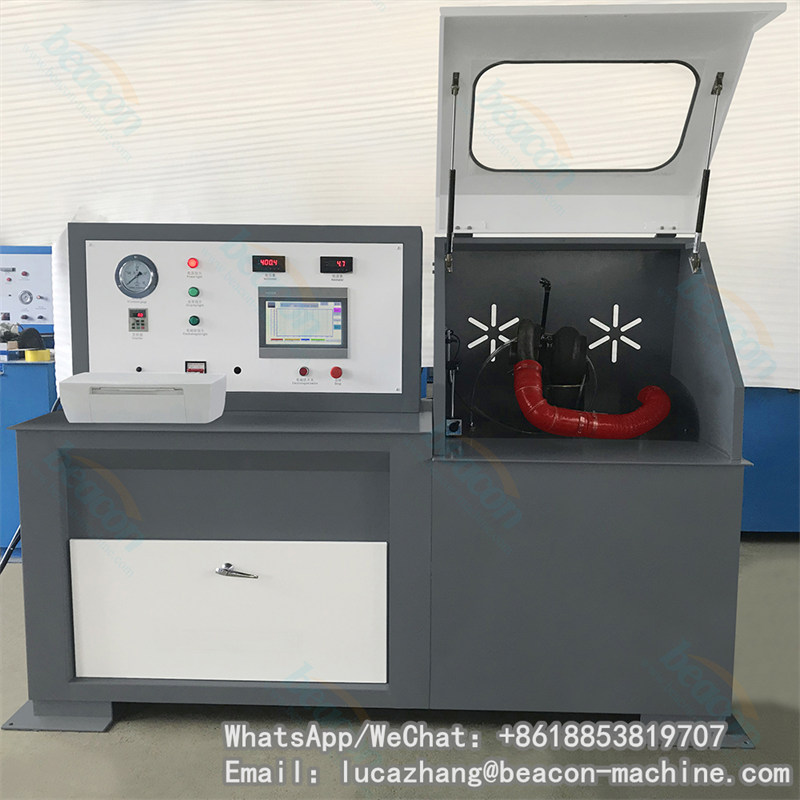

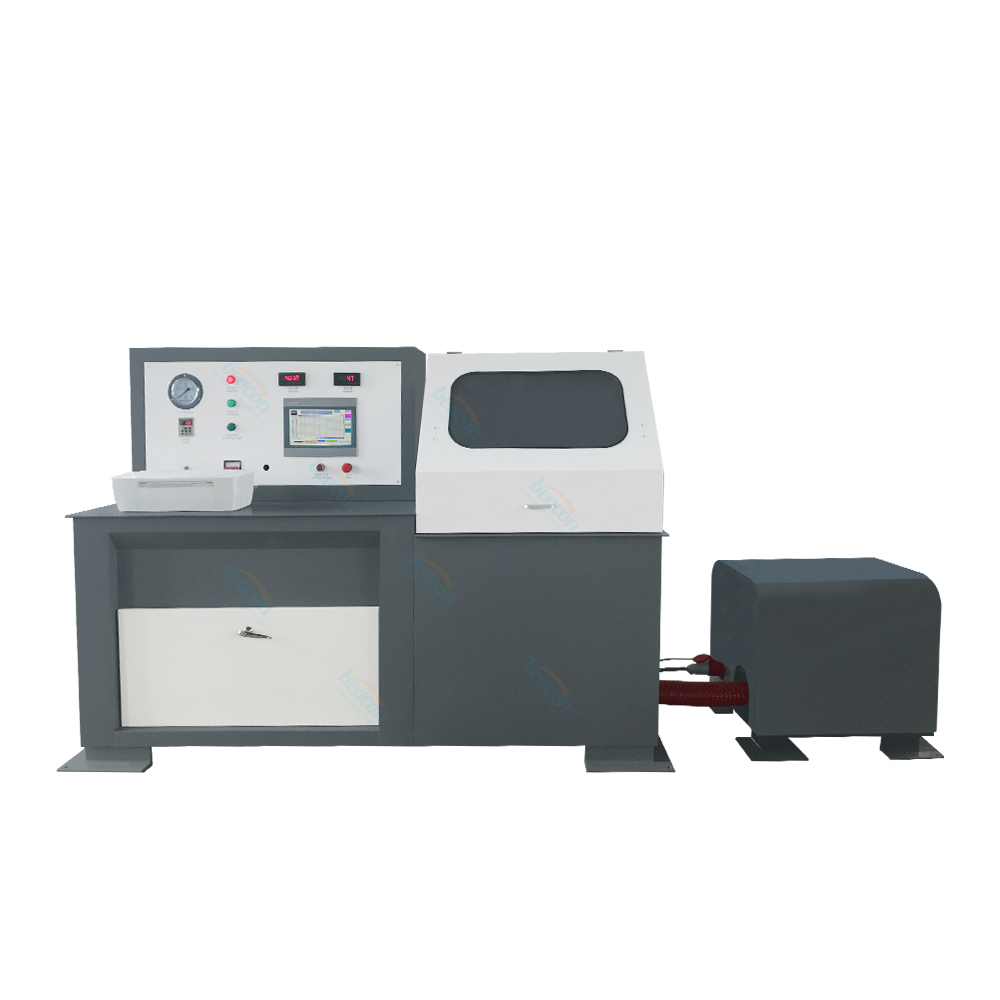

Banco de pruebas de turbocompresores Beacon Machine BCZY-2C Equipo electrónico de prueba de fugas de turbocompresores

Correo electrónico: beacondiesel@beacon-machine.com

Introducción

Este banco de pruebas de turbocompresores puede ajustarse a muchos tipos de pruebas de rendimiento para turbocompresores de motor, puede permitir la detección dinámica de la presión de sobrealimentación, el flujo de masa de aire, el estado de lubricación del turbocompresor, usar la pantalla táctil para controlar la visualización de datos. Y puede ingresar aire para todo tipo de presurizadores, luego procesar la prueba de contraste y leer los datos. Este producto puede ajustar muchas pruebas de rendimiento para turbocompresores de motor, incluida la presión de aire de entrada, la presión de escape y el rendimiento de escape y la velocidad de la turbina.
Este producto utiliza un generador de corriente de aire de alta presión, control de frecuencia, sensor de velocidad combinado y tecnología avanzada del transductor de flujo, y la técnica de síntesis del equipo puede avanzar al nivel en China.

parámetro

1. Fuente de alimentación: AC440V50Hz
2. Potencia del generador de corriente de aire: 7,5 KW
3. Variador de frecuencia: 7,5 KW
4. Velocidad del turbocompresor: 0-20 000 r/min
5. Máx. del generador de corriente de aire: 5 Kpa
6. Máx. caudal de aire: 1500 m³/h
7. Potencia del motor de la bomba de aceite: 100 W
8. Presión nominal de la bomba de aceite: 0,6 Mpa
9. Máx. desplazamiento de la bomba de aceite: 15 L/min

*Datos de pruebas del laboratorio Beacon

Vídeo del producto

Banco de pruebas de turbocompresores Beacon Machine BCZY-2C Equipo electrónico de prueba de fugas de turbocompresores

1, Conéctelo a una fuente de alimentación con: 380 V 50 Hz trifásica
2, Instale el turbocompresor en la abrazadera derecha del banco de pruebas, conecte el tubo de entrada y el tubo de salida de aceite al turbocompresor
Aviso: Antes de apagar el turbocompresor en caso de corte de energía, desmonte el turbocompresor para evitar cualquier daño al turbocompresor si se cae

3, Use el reflectante blanco de fijación aleatoria, y luego corte aproximadamente 1 cm del clip y péguelo en la cuchilla giratoria (no dentro de la cuchilla, de lo contrario, el elemento sensor no puede atraparlo). El sensor de velocidad debe apuntar a la pegatina reflectante y mantener una distancia de 3-4 cm. Si la pegatina reflectante blanca no funciona correctamente, también se puede pintar de blanco en su lugar
4. El botón de "parada de emergencia" es para casos de urgencia; puede apagar la máquina cuando ocurre algo urgente.
