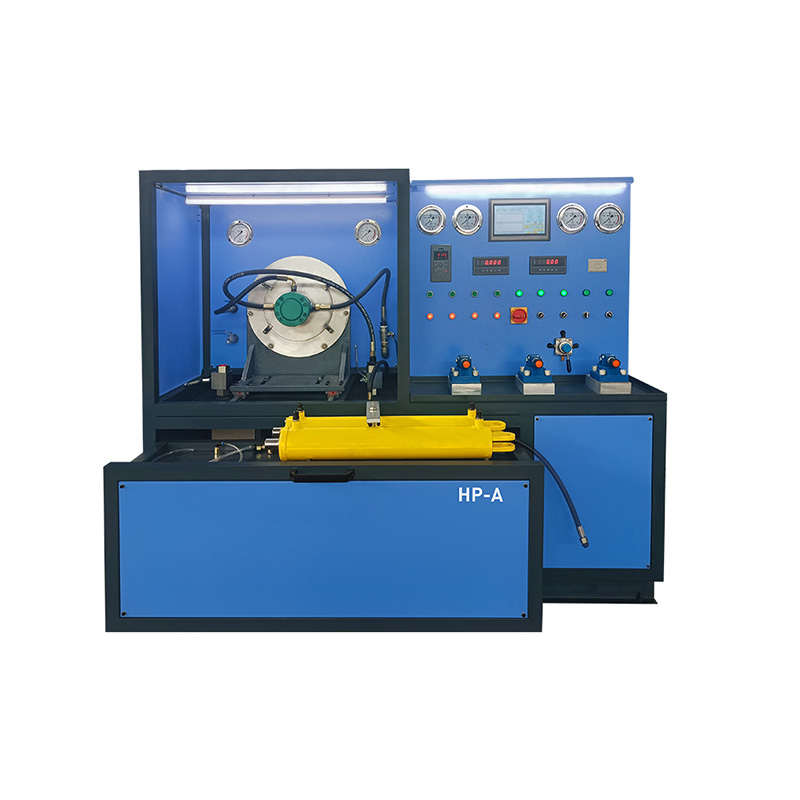

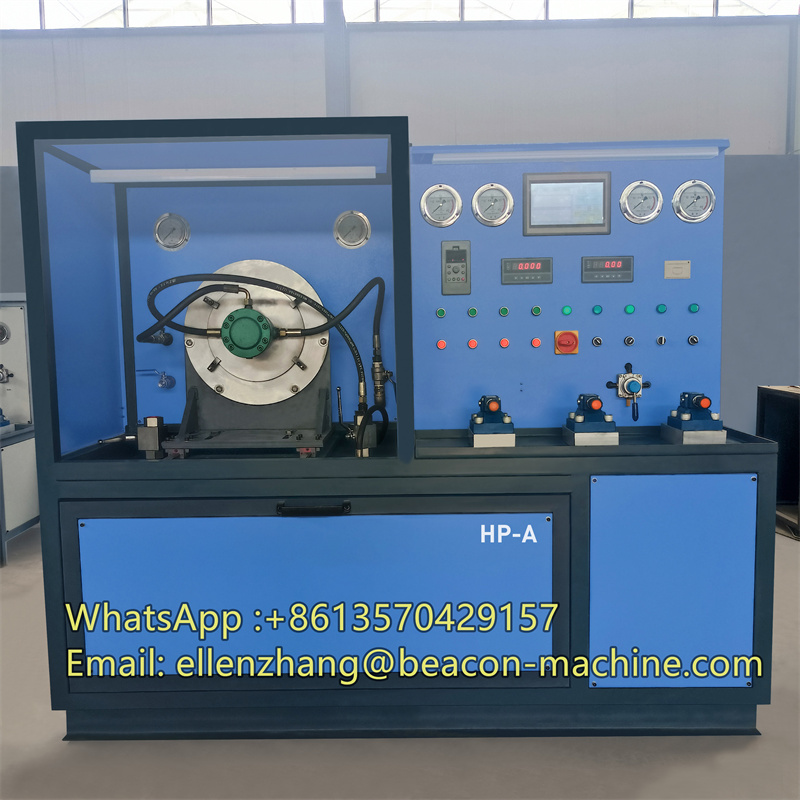

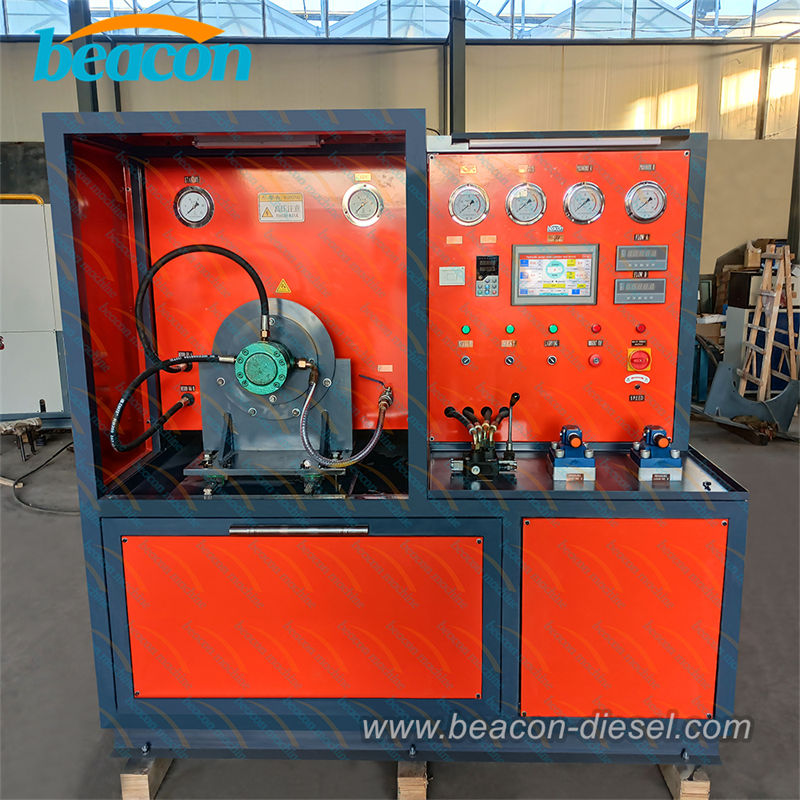

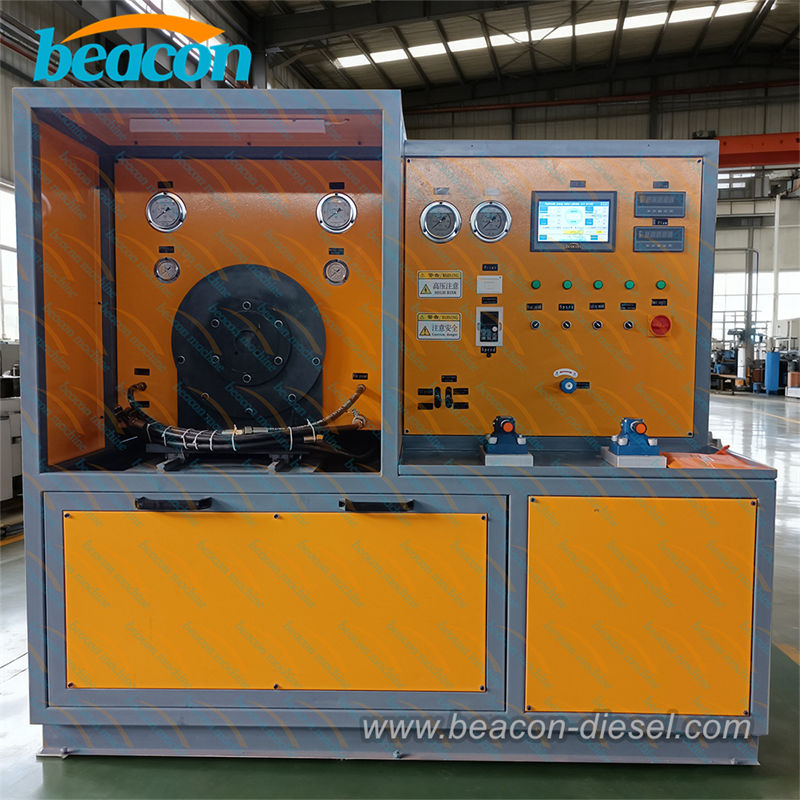

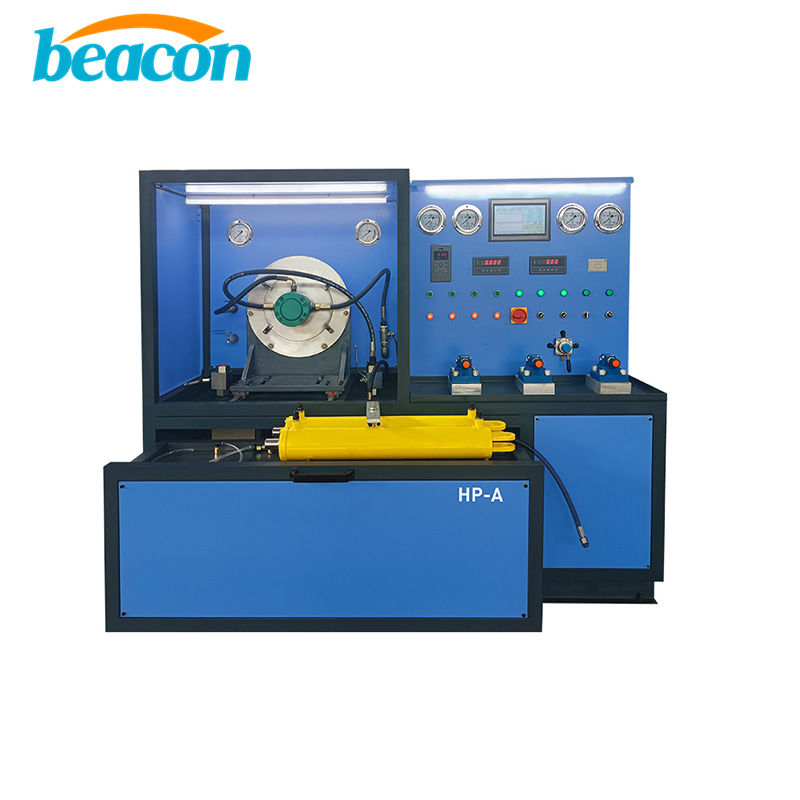

Banco de pruebas de bomba hidráulica HP-A

Banco de pruebas de bomba hidráulica HP-A

Funciones y características principales:

1. Pruebas integrales: La plataforma de prueba integral de cilindros y válvulas de bombas hidráulicas HP-A de 55KW está diseñada para la detección de bombas hidráulicas, motores, válvulas y cilindros de aceite.
2. Calidad confiable: Presenta una estructura compacta, calidad confiable y un diseño razonable para una fácil operación y mantenimiento.

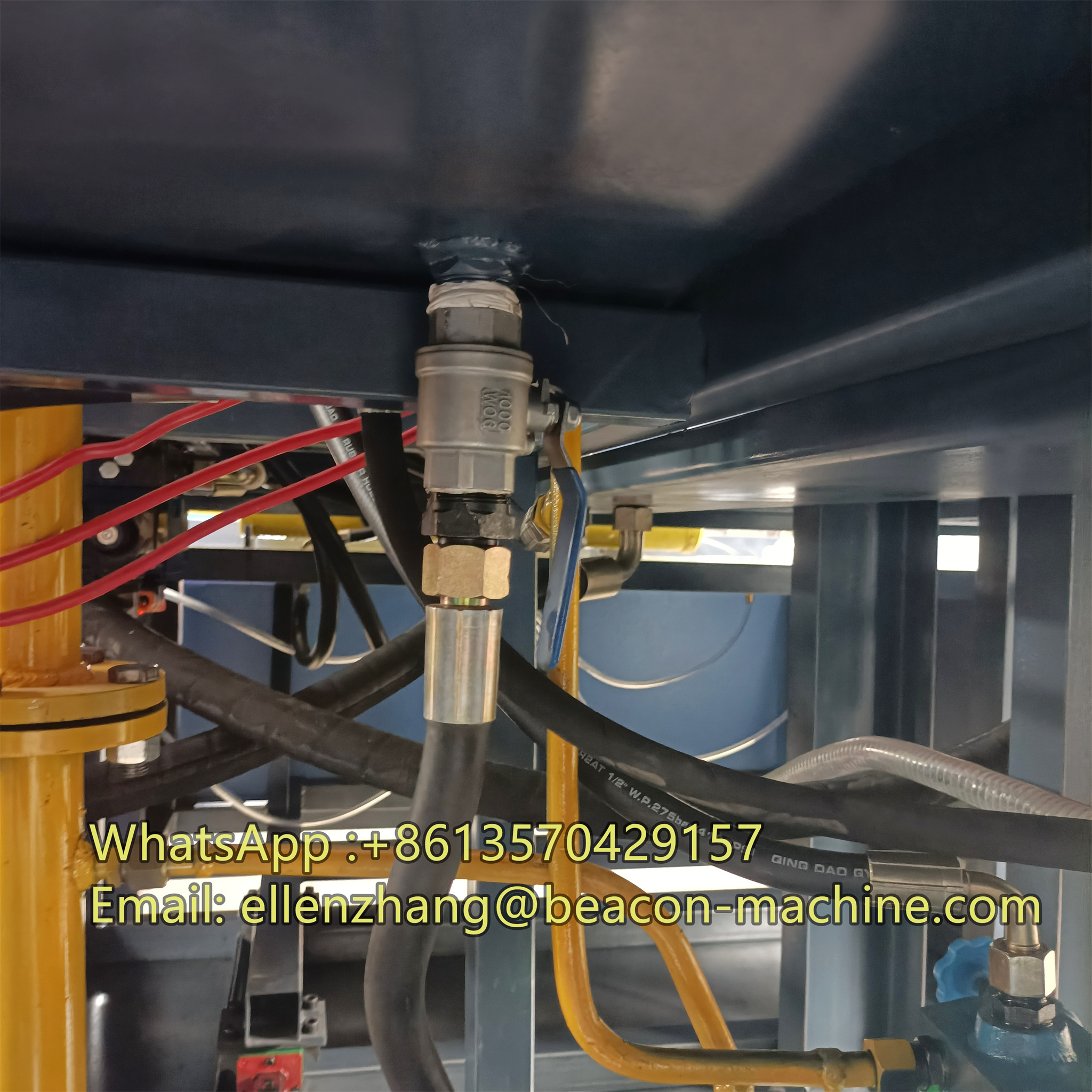

3. Estructura de tanque de combustible cerrado: El sistema hidráulico adopta una estructura de tanque de combustible cerrado, adecuada para trabajar en entornos polvorientos mientras mantiene una buena disipación de calor y limpieza del aceite.

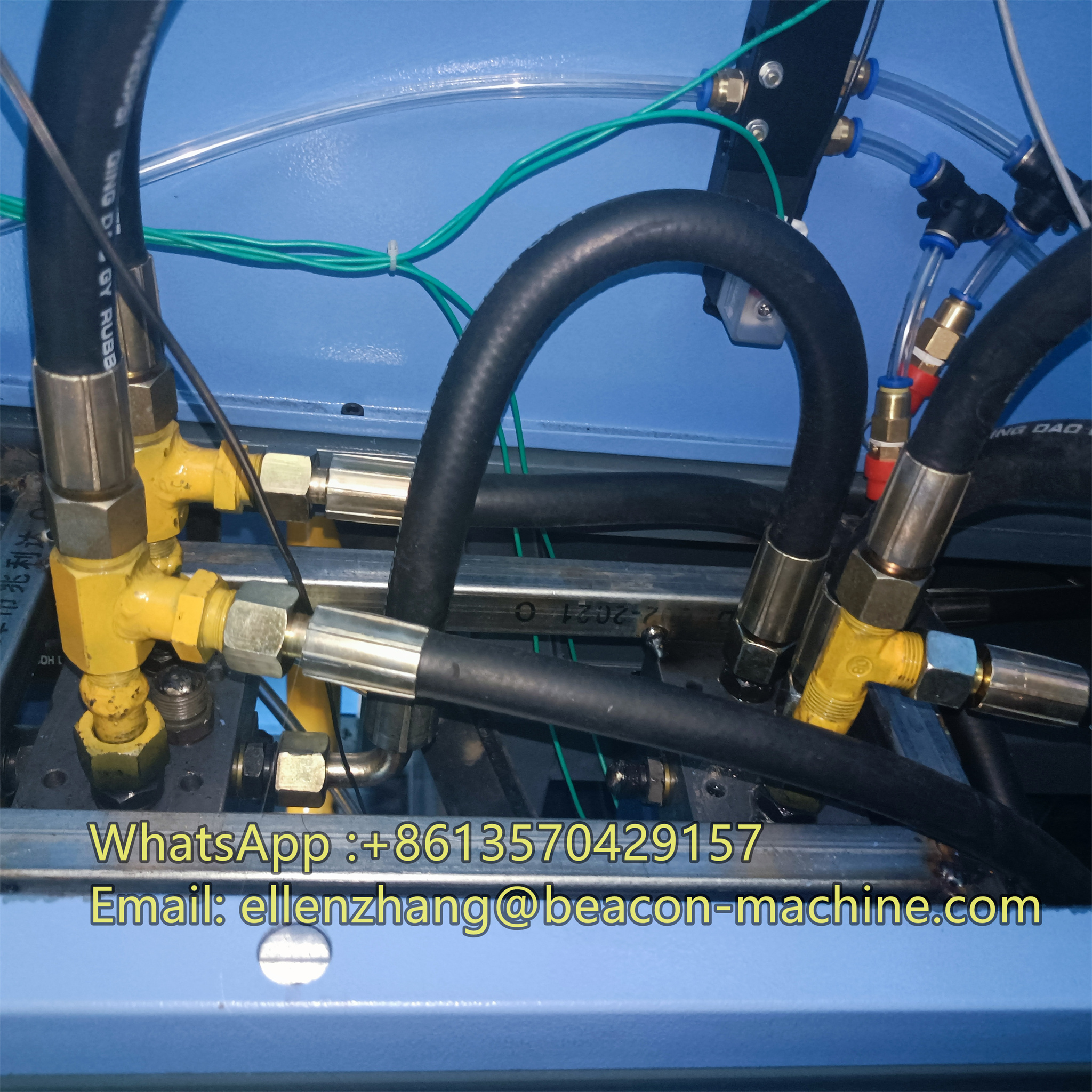

4. Diseño de bloque de circuito de aceite integrado: Este diseño minimiza las fugas y ofrece un sistema compacto y fácil de desmontar.
5. Circuito de aceite de salida limpio: Diseñado para una operación y mantenimiento claros.
6. Operación de regulación de presión simple: regulación de presión fácil de entender y operar.
7. Personalizable: el banco de pruebas se personaliza según los requisitos del cliente.

Parámetros técnicos:

1. Nombre del equipo: Mesa de prueba completa de cilindro de válvula de bomba de bomba hidráulica de 55KW.
2. Peso: Peso teórico de 3 a 4 toneladas.
3. Dimensiones: El canal de potencia de prueba mide 2000 mm x 2000 mm x 1800 mm.
4. Potencia del controlador: 55KW-nivel 4.
5. Componentes auxiliares: incluye un motor auxiliar de 5,5 kW y una bomba de 10 émbolos para suministro de aceite de bajo voltaje.
6. Presión de suministro de aceite: la presión de suministro de aceite más alta es de hasta 20 MPa.
7. Presión máxima del sistema: 30 MPa, con una presión límite del sistema de 30 MPa.
8. Desplazamiento máximo: 300-400 l/min.
9. Configuración funcional:
   • Método del controlador: controlador del motor.
   • Velocidad: motor de nivel 4 de 0 a 2000 r/min (conversión de frecuencia).
   • Método de carga: presión de carga manual de doble vía.
   • Método de suministro de aceite: suministro de aceite forzado y suministro de aceite autoabsorbente.

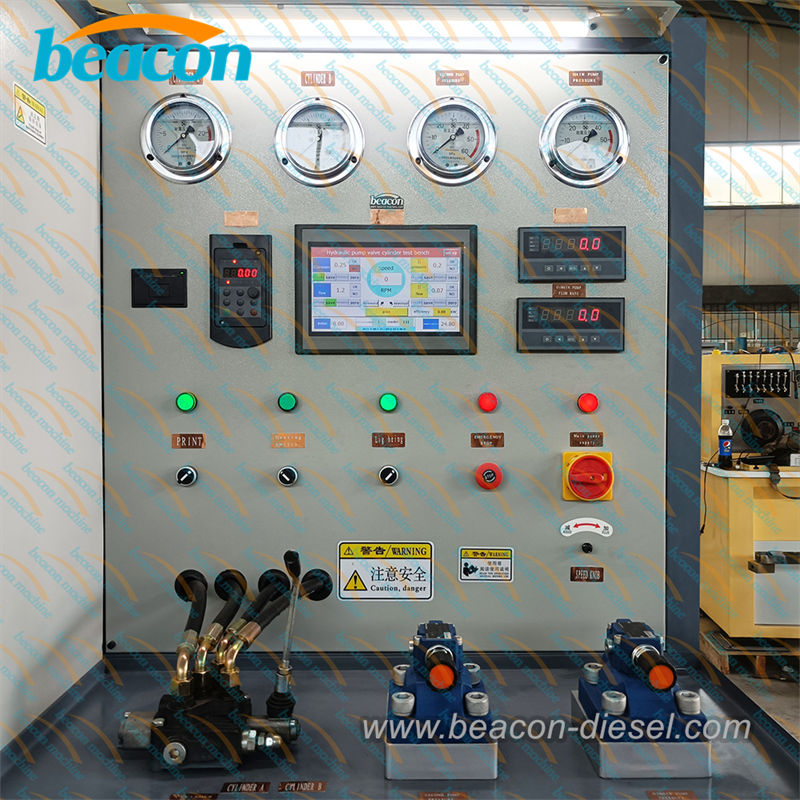

   • Método de visualización: mesa digital y pantalla táctil PLC.
   • Método de operación: operación manual.
10. Medio de trabajo: aceite hidráulico ISO VG46.
11. Volumen del tanque de combustible: 1000 L, con una capacidad de reabastecimiento real de 800 L.
12. Requisitos de limpieza normales: Cumplir con las normas GB/T14039 19/16 (NAS10).
