BC-NJ Banco de Pruebas de Durabilidad para Inyectores Common Rail

BC-NJ Banco de Pruebas de Durabilidad para Inyectores Common Rail

El Beacon BC-NJ es un banco de pruebas de durabilidad (rodaje) para inyectores common rail, diseñado para pruebas de durabilidad en línea de producción de conjuntos de inyectores electrónicos. Permite probar hasta 8 inyectores simultáneamente bajo presión de riel y temperatura de combustible controladas, accionado por una bomba common rail Bosch de 11 kW.

Características Principales

• Prueba de Durabilidad en Línea de Producción: Dedicado a pruebas de durabilidad y rodaje de conjuntos de inyectores electrónicos en la línea de producción
• 8 Inyectores Simultáneamente: Admite pruebas de durabilidad de hasta 8 inyectores al mismo tiempo
• Accionamiento de Bomba Common Rail de 11 kW: Fuente de aceite generada por una bomba common rail Bosch accionada por motor para un suministro estable de combustible a alta presión
• Presión Máxima de Suministro de 300 MPa: Presión máxima de suministro de aceite en el extremo de la bomba de hasta 300 MPa
• Control de Temperatura de Combustible 40-50°C: Rango preciso de temperatura del combustible mantenido por una unidad de refrigeración de enfriamiento forzado
• Medición de Presión de Riel de 0-350 MPa: Sensor de alta presión con precisión del 0,5% para un monitoreo preciso de la presión del riel

Configuración del Sistema

• Sistema de Accionamiento Principal: Motor 4Ph-380V-50Hz-11KW, rango de velocidad 40-1450 r/min con inversor correspondiente
• Sistema de Suministro de Combustible: Tanque de 60 litros, bomba common rail autocebante, filtración en dos etapas (filtro grueso de malla 200 + filtro de alta precisión de 5 μm)
• Retorno de Aceite Cerrado: El aceite de retorno del inyector se filtra y se devuelve al tanque de combustible
• Sistema de Refrigeración: Unidad de refrigeración para enfriamiento forzado del combustible
• Sistema de Accionamiento de Inyectores: 8 canales de accionamiento de inyectores electrónicos
• Sistema de Control: Calcula la velocidad del motor principal a partir del valor de inyección y ajusta la presión del riel y el tiempo de espera

Medio de Prueba y Entorno

• Medio de Prueba: Aceite de calibración estándar ISO4113 o aceite estándar JB-1
• Temperatura de Funcionamiento: 5-35°C
• Humedad Relativa: 20-90% HR, sin condensación
• Alimentación: AC 3P-50Hz-380V±10%, trifásico de cinco hilos con puesta a tierra adecuada

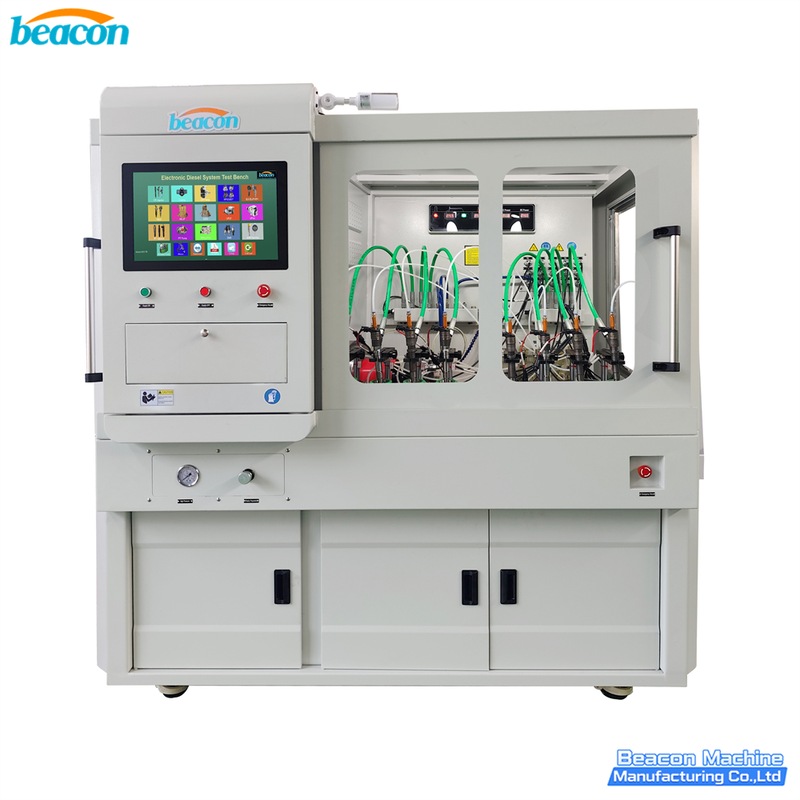

BC-NJ Common Rail Injector Endurance Test Bench - Main View

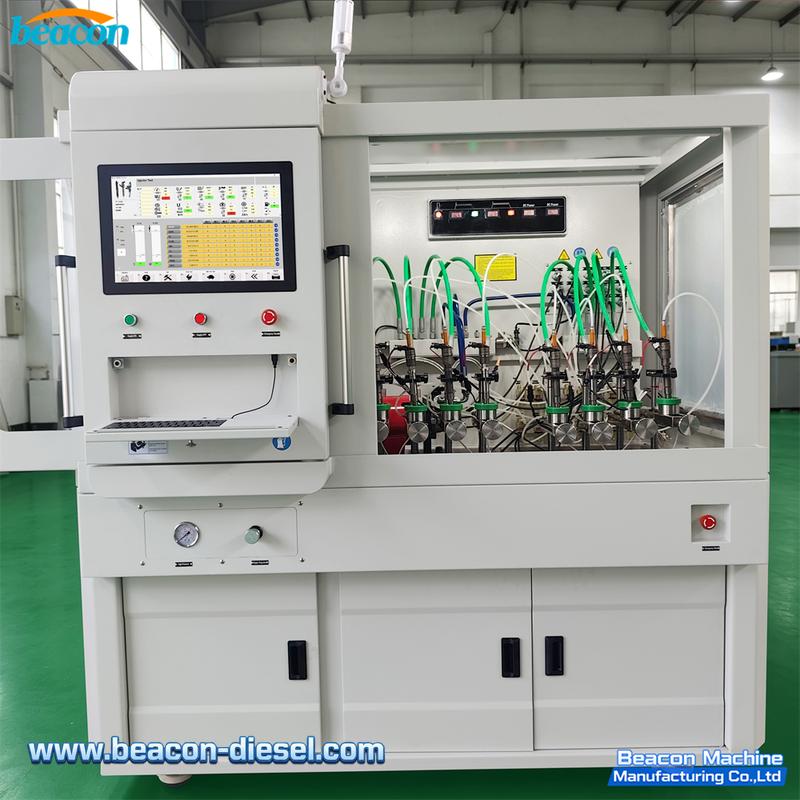

BC-NJ Common Rail Injector Endurance Test Bench - Overall View 2

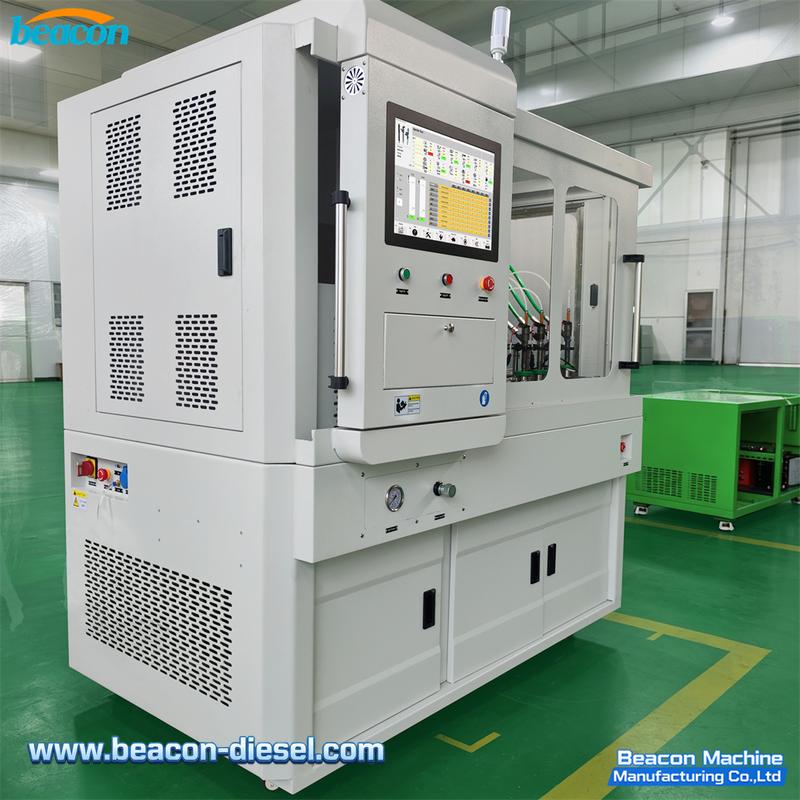

BC-NJ Common Rail Injector Endurance Test Bench - Overall View 5

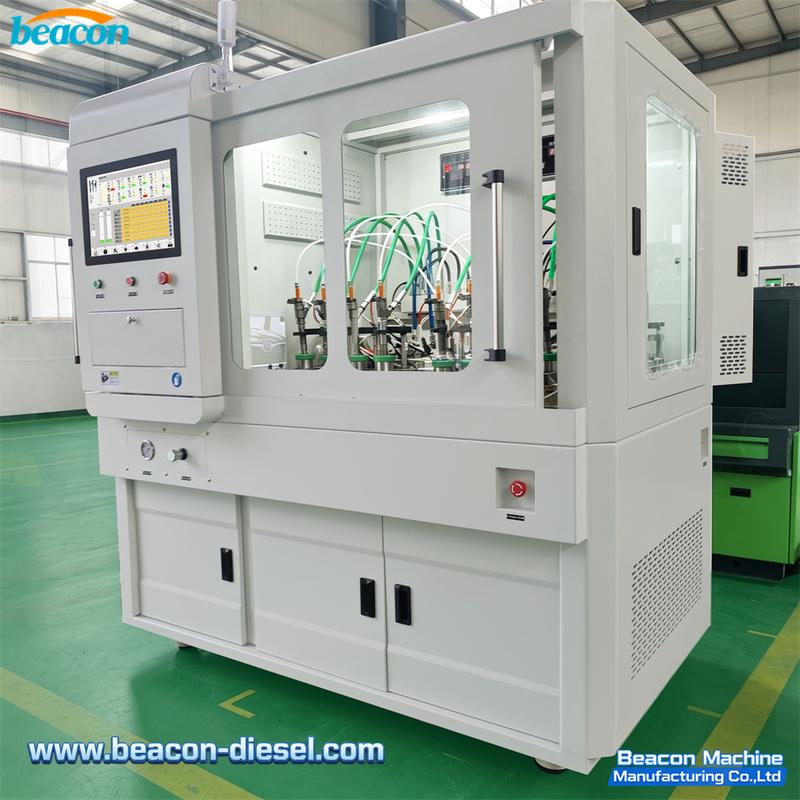

BC-NJ Common Rail Injector Endurance Test Bench - Overall View 6

BC-NJ Common Rail Injector Endurance Test Bench - Work Area Detail

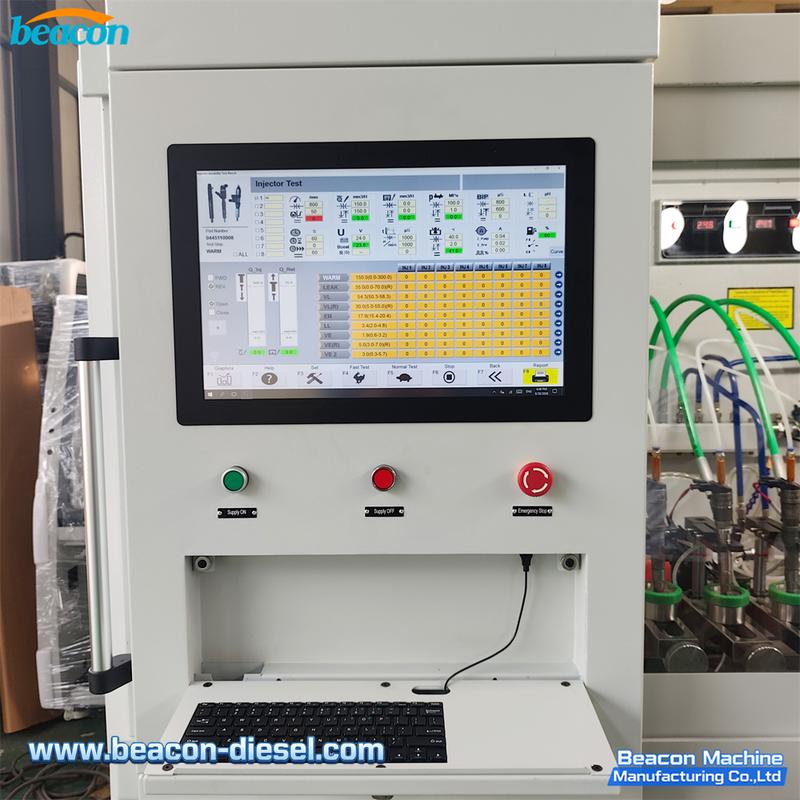

BC-NJ Common Rail Injector Endurance Test Bench - Control Panel Detail

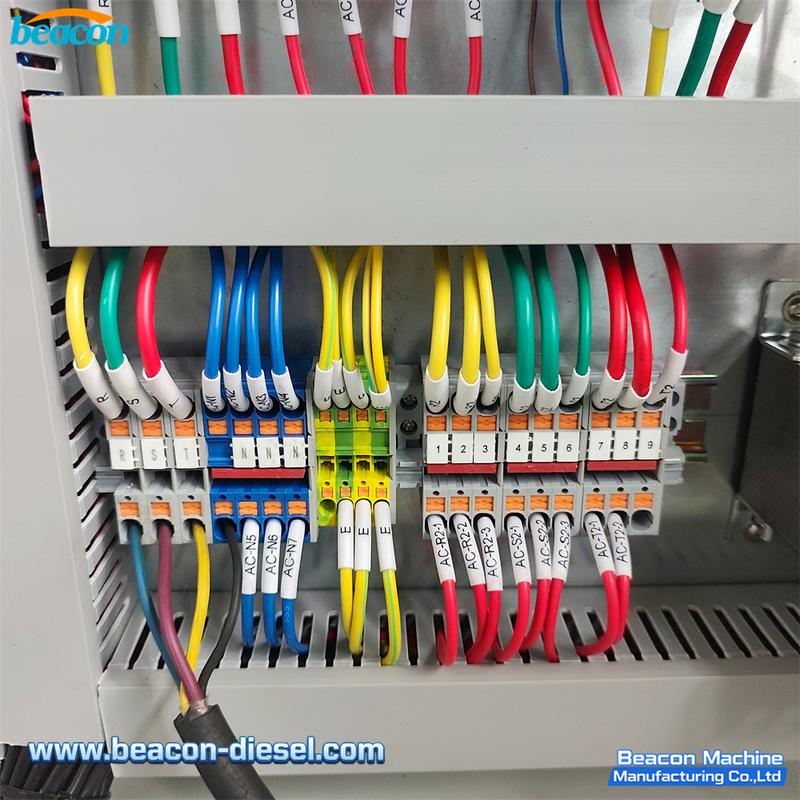

BC-NJ Common Rail Injector Endurance Test Bench - Distribution Board Detail
