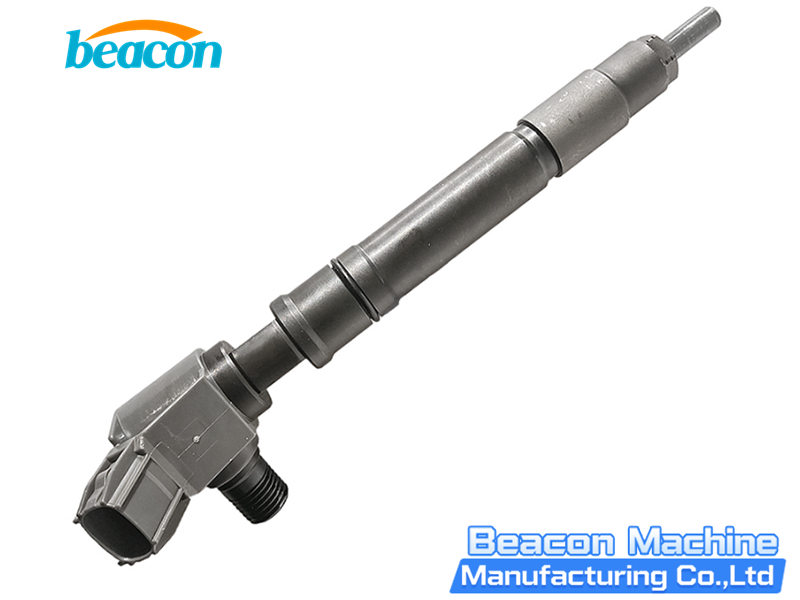

Cómo Probar Inyectores Diésel Piezoeléctricos: Capacitancia, Aislamiento, Fugas y Respuesta

Por Qué los Inyectores Piezoeléctricos Requieren un Método de Prueba Diferente

Un inyector de solenoide utiliza una bobina para generar fuerza magnética, por lo que la resistencia y la inductancia son comprobaciones eléctricas habituales. Un inyector piezoeléctrico utiliza una pila piezoeléctrica como actuador principal y se comporta como una carga eléctrica capacitiva. La capacitancia y el estado del aislamiento son comprobaciones preliminares importantes.

Utilice un equipo que admita expresamente inyectores piezoeléctricos, el cable correcto y el programa adecuado. Delphi indica que uno de sus kits electrónicos para inyectores Common Rail de solenoide no es compatible con inyectores piezoeléctricos de acción directa o indirecta. Por ello, un equipo descrito como comprobador Common Rail puede tener una cobertura tecnológica limitada. Instrucciones de Delphi para la herramienta electrónica de inyectores

1. Prueba de Capacitancia: Estado Eléctrico del Actuador Piezoeléctrico

¿Qué Comprueba la Capacitancia?

La prueba de capacitancia comprueba el estado eléctrico general de la pila piezoeléctrica y de su circuito de conexión interno. Delphi y Hartridge incluyen la capacitancia como medición específica para inyectores piezoeléctricos, lo que confirma su función como parámetro básico de diagnóstico eléctrico. Especificaciones del Hartridge Sabre CRi Expert

• Seleccione el programa a partir de la referencia completa del inyector.
• Utilice un comprobador compatible con piezoeléctricos o la función de capacitancia indicada por el fabricante del equipo.
• Mantenga limpios y secos el conector, el cable y los terminales.
• Evite tocar los terminales; la contaminación, la resistencia de contacto y la capacitancia corporal pueden afectar la lectura.
• Espere a que la temperatura se estabilice y registre las condiciones.
• Compare el resultado con los datos de referencia de ese inyector exacto.

¿Qué Puede Indicar una Capacitancia Anormal?

Una lectura claramente fuera del rango especificado puede estar relacionada con una o varias de estas condiciones:

• Daño interno de la pila piezoeléctrica;
• circuito abierto o mala conexión interna;
• cortocircuito parcial entre capas piezoeléctricas;
• fallo del conector, cable adaptador o circuito de medición;
• selección incorrecta del inyector o del programa.

La capacitancia evalúa solo una parte del sistema eléctrico. Un inyector puede aprobar esta medición y presentar un fallo de aislamiento, desgaste de la válvula de control, sellado deficiente de la tobera, retorno anormal o caudal incorrecto.

¿Por Qué No Existe una Especificación Universal?

La capacitancia nominal y la tolerancia pueden variar entre fabricantes, diseños de actuador y referencias de inyector.

Hartridge publica un rango de medición de 0–12 µF para un banco concreto. Esta cifra corresponde al rango del equipo y no al margen aceptable de todos los inyectores piezoeléctricos. El límite real debe proceder del programa asignado a la referencia completa.

2. Prueba de Aislamiento: Fugas Eléctricas Entre Terminales y Cuerpo

Objetivo de la Prueba de Aislamiento

La prueba de aislamiento comprueba la integridad entre los terminales eléctricos y el cuerpo metálico del inyector. Un aislamiento deteriorado puede causar fallos de accionamiento, protección de la unidad de control, funcionamiento intermitente o ausencia de inyección.

Entre los factores que pueden afectar al aislamiento se encuentran:

• Agua dentro del conector;
• combustible, líquido de limpieza u otros contaminantes en los terminales;
• daños en el conector;
• envejecimiento o degradación del aislamiento interno;
• daños en el actuador piezoeléctrico o el cableado interno.

Bosch incluye capacitancia, aislamiento y comprobación de integración del inyector piezoeléctrico como funciones separadas del FSA 050. La capacitancia y el aislamiento evalúan modos de fallo diferentes y deben medirse por separado. Información técnica Bosch FSA 050

Requisitos de Seguridad para la Prueba de Aislamiento

No seleccione arbitrariamente la tensión de aislamiento. Una tensión excesiva o inadecuada puede dañar la pila piezoeléctrica, el conector o la electrónica interna.

1. Desconecte el inyector de la unidad de control del vehículo.
2. Ejecute el procedimiento de descarga aprobado por el fabricante del equipo.
3. Utilice el cable adaptador específico para el inyector piezoeléctrico.
4. Seleccione la tensión indicada por el fabricante del inyector o el programa.
5. Realice la prueba prescrita entre los terminales y el cuerpo del inyector.
6. Vuelva a descargar el inyector después de la prueba según las instrucciones del equipo.

Un elemento piezoeléctrico puede almacenar carga. Siga el procedimiento de seguridad durante el desmontaje, conexión y medición. No utilice métodos de alta tensión sin documentación ni desconecte el inyector mientras recibe impulsos de accionamiento.

3. Prueba de Fugas: Tobera, Fugas Internas y Retorno

El término “fuga” puede describir varias condiciones. Registre por separado las fugas externas, el sellado de la tobera y el caudal de retorno.

1. Fugas Externas

Inspeccione las siguientes zonas:

• Entrada y conexión de alta presión;
• cuerpo del inyector;
• conexión de retorno;
• adaptador y juntas de prueba.

Si detecta una fuga externa, detenga la prueba de alta presión antes de revisar conexión, junta, montaje y estado del componente.

2. Fuga de Sellado de la Tobera

Con la presión y la condición sin accionamiento indicadas por el programa, observe si gotea o rezuma combustible continuamente por los orificios. Una fuga anormal puede relacionarse con la aguja, su asiento, contaminación interna de la tobera o daño mecánico.

La presión de mantenimiento, el tiempo de observación y la fuga permitida deben proceder del programa de ese inyector.

3. Retorno o Fuga Interna

Bosch explica que durante el funcionamiento del inyector piezoeléctrico se genera un caudal de retorno que vuelve al depósito. El retorno forma parte del funcionamiento normal del inyector. Principio de funcionamiento del inyector piezoeléctrico Bosch

Un retorno superior al límite permitido en un punto de prueba puede indicar:

• Fuga en una válvula de control interna o superficie de sellado;
• aumento de la holgura en una zona de guiado;
• desgaste de componentes internos;
• partículas que afectan al sellado;
• problema de montaje o calibración.

Un retorno muy bajo o próximo a cero también debe interpretarse según el diseño y el programa. Algunos inyectores emplean diseños especiales de retorno reducido o retorno cero. Una restricción en el retorno, un adaptador incorrecto o una condición de prueba equivocada también pueden producir un resultado anormalmente bajo.

4. Tiempo de Respuesta: Retardo Entre la Orden Eléctrica y la Inyección

El tiempo de respuesta describe el tiempo necesario para que el inyector produzca la acción de inyección especificada después de recibir la orden de accionamiento.

Hartridge define Full Event Response Time como el intervalo completo desde la activación eléctrica hasta el evento real de inyección. Otros bancos pueden utilizar señales, puntos de disparo y cálculos diferentes. Compare el tiempo de respuesta en el mismo equipo, con el mismo programa y bajo las mismas condiciones. Descripción del tiempo de respuesta de Hartridge

Un tiempo de respuesta anormal puede estar relacionado con:

• Carga o descarga anormal del actuador piezoeléctrico;
• mal contacto en el cable o el conector;
• movimiento lento de la válvula de control;
• agarrotamiento de la aguja u otro componente móvil;
• contaminación que afecta al control hidráulico;
• temperatura o viscosidad inestable del líquido de calibración;
• aire en el inyector o el circuito de alta presión;
• ajustes incorrectos de presión o accionamiento.

Evalúe el tiempo de respuesta junto con el caudal, el retorno y la repetibilidad. Una sola lectura no identifica el componente específico dañado.

Procedimiento Recomendado para Probar un Inyector Piezoeléctrico

Paso 1: Identifique el Inyector

Registre la referencia completa, el fabricante, la tecnología y la aplicación. Seleccione el programa y los adaptadores exactos para esa referencia.

Una identificación incorrecta modifica los parámetros de accionamiento, presiones de prueba, caudales de referencia, límites de retorno y tiempos de respuesta.

Paso 2: Inspeccione el Inyector y las Conexiones

Inspeccione cuerpo, tobera, roscas, entrada de alta presión, retorno y conector eléctrico. Corrija grietas, corrosión grave, terminales quemados o daños mecánicos evidentes antes de continuar.

Paso 3: Realice la Comprobación Eléctrica Previa

Ejecute la descarga indicada y compruebe:

• Capacitancia;
• aislamiento entre terminales y cuerpo;
• estado del conector y del cable de prueba.

Detenga la prueba de accionamiento si falla la comprobación eléctrica. Aplique la política de reparación del fabricante para decidir si puede continuarse el servicio.

Paso 4: Instale el Inyector y Estabilice las Condiciones

Utilice la conexión de alta presión, el soporte y el adaptador de retorno correctos. Emplee el líquido de calibración especificado por el banco. Purgue el aire y estabilice presión, temperatura y sistema de medición.

Paso 5: Realice las Pruebas de Sellado y Fugas

Siga el programa para comprobar:

• Fugas externas de alta presión;
• sellado de la tobera sin accionamiento;
• retorno a las presiones y puntos de funcionamiento especificados.

Paso 6: Mida el Caudal y el Tiempo de Respuesta

Complete los puntos de preinyección, ralentí, inyección principal y demás condiciones indicadas. Registre caudal, retorno, tiempo de respuesta y estabilidad en cada punto.

Los talleres que necesiten probar fuera del vehículo inyectores Common Rail piezoeléctricos y de solenoide pueden utilizar el banco multifunción diésel Beacon CR919. La página del producto confirma la prueba de ambos tipos. Los límites de aceptación deben proceder del programa correspondiente a la referencia completa.

Paso 7: Repita las Pruebas y Evalúe Todos los Resultados

Repita los puntos clave según el programa. Una repetibilidad deficiente puede relacionarse con aire, cambios de temperatura, fluctuaciones de presión, conexiones, agarrotamiento interno o inestabilidad del sistema de medición.

Después de reparar, ejecute de nuevo el procedimiento completo. Si la familia requiere un código de corrección, complete la codificación y la programación de la ECU del vehículo según el sistema correspondiente.

Patrones de Resultados y Direcciones de Diagnóstico

Estos patrones organizan el diagnóstico posterior. No sustituyen las normas de desmontaje del fabricante ni los datos de reparación de componentes.

Preguntas Frecuentes

¿Puede un Multímetro Normal Probar por Completo un Inyector Piezoeléctrico?

Un multímetro normal solo permite comprobaciones preliminares limitadas. La evaluación completa suele requerir equipo compatible con piezoeléctricos, adaptador correcto y datos específicos de la referencia.

¿Una Capacitancia Correcta Confirma que el Inyector Está Bien?

No. Todavía puede presentar fallo de aislamiento, fuga de tobera, retorno interno excesivo, caudal incorrecto, respuesta lenta o poca repetibilidad.

¿Un Retorno Más Bajo Siempre Es Mejor?

El retorno debe cumplir la especificación del inyector en el punto indicado. Un valor muy bajo puede proceder del diseño, una restricción del retorno, el adaptador o una condición de prueba incorrecta.

¿Puede Utilizarse un Megóhmetro Normal?

Utilice únicamente un instrumento, tensión y método aprobados por el fabricante del inyector o el procedimiento del equipo específico. Una tensión arbitraria puede dañar el inyector.

¿El Tiempo de Respuesta Anormal Identifica la Pieza Dañada?

El tiempo de respuesta muestra el estado de accionamiento, pero no localiza por sí solo la avería. Combínelo con capacitancia, aislamiento, caudal, retorno y repetibilidad.

Conclusión

Una prueba fiable sigue una secuencia clara: identificar el inyector, completar la comprobación eléctrica, revisar el sellado, medir el retorno, probar el caudal, medir la respuesta y verificar la repetibilidad.

La capacitancia evalúa el actuador y su circuito. El aislamiento identifica el riesgo de fuga eléctrica entre terminales y cuerpo. Las pruebas de fugas valoran el sellado de la tobera y el estado hidráulico interno. El tiempo de respuesta muestra el proceso completo de accionamiento.

Interprete todos los resultados con el líquido de calibración, temperatura, presión, accionamiento y programa específicos de la referencia. Ningún parámetro individual representa el rendimiento completo de un inyector piezoeléctrico.
