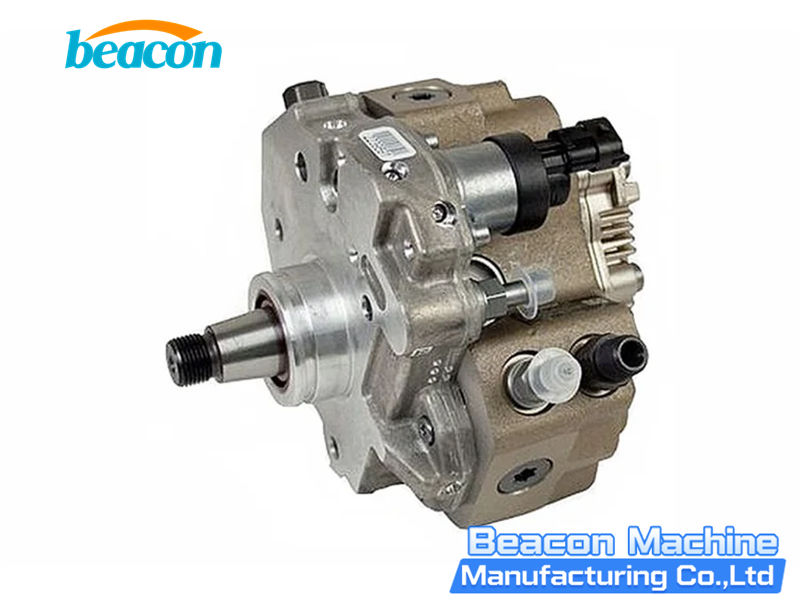

La Bomba Common Rail No Genera Presión: Causas y Diagnóstico Paso a Paso

1. ¿Qué Significa que la Bomba No Genere Presión?

La bomba Common Rail comprime el combustible y alimenta el rail, donde se almacena para la inyección electrónica. DENSO explica que la bomba crea la presión necesaria en el momento requerido y suministra combustible presurizado al sistema. Funcionamiento de la bomba Common Rail DENSO

La avería puede presentarse como una subida lenta durante el arranque, presión real inferior a la exigida, presión que sube y cae, diferencia permanente entre presión objetivo y real, o incumplimiento de caudal y presión en banco. Cada patrón orienta el diagnóstico y requiere comprobar el sistema completo.

2. Principales Causas de Presión Insuficiente

2.1 Alimentación de Baja Presión Insuficiente

La bomba de alta presión necesita una alimentación estable, sin aire y con la presión o caudal especificados. Un filtro obstruido, bomba de transferencia débil, tubería restringida, conector con fuga, toma del depósito o ventilación defectuosa pueden limitar la entrada. Bosch incluye mediciones de baja y alta presión como etapas separadas del diagnóstico. Diagnóstico Common Rail de Bosch

• Compruebe nivel y calidad del combustible.
• Inspeccione filtro y tuberías.
• Mida presión o caudal en el punto indicado.
• Revise bomba de transferencia, conexiones, juntas y ventilación del depósito.

2.2 Aire en el Circuito

El aire es compresible. Después de desmontar filtro, tuberías, bomba o inyectores, un cebado incompleto retrasa la formación de presión y vuelve inestables los resultados. Complete el procedimiento de purga y prealimentación de la aplicación. El arranque prolongado no sustituye la purga indicada.

2.3 Retorno Excesivo de los Inyectores

El combustible del rail puede perderse por fugas internas excesivas en uno o varios inyectores. Delphi recomienda medir el retorno antes de condenar la bomba. Procedimiento de diagnóstico Common Rail de Delphi

Compare todos los inyectores bajo la misma condición y aplique el límite de la aplicación. Un solo inyector con fuga puede impedir que el sistema alcance la presión de arranque.

2.4 Fuga en la Válvula de Control o Limitación

Una válvula de control, limitación u otro dispositivo del rail puede descargar demasiado combustible al retorno. Bosch describe la válvula de control como el elemento que regula con precisión la presión y la válvula limitadora como un componente adaptado al rail. Componentes Bosch del rail y la bomba

Compruebe estos elementos con el procedimiento prescrito. Los tapones improvisados y el bloqueo sin control de salidas son peligrosos.

2.5 Fallo de la Válvula Dosificadora o SCV

El dispositivo puede denominarse IMV, MPROP, SCV o unidad dosificadora. Controla el combustible que entra en los elementos de bombeo. DENSO indica que la SCV regula el combustible bombeado para mantener una presión estable. Funcionamiento y tipos de SCV DENSO

• Contaminación o agarrotamiento;
• bobina abierta o en cortocircuito;
• mal contacto del conector;
• fallo de alimentación, masa o mando;
• válvula incorrecta o incompatible.

DENSO documenta SCV normalmente abiertas y normalmente cerradas en aplicaciones HP3 y HP4. Su comportamiento sin corriente es diferente. Desconectar o alimentar directamente la válvula como prueba universal puede producir un diagnóstico erróneo o daños.

2.6 Fallo del Sensor de Presión o del Cableado

El sensor supervisa continuamente la presión y transmite el valor a la unidad de control. Componentes del sistema Common Rail Bosch

Compruebe códigos, tensión de referencia, masa, señal y coherencia según el esquema eléctrico. Cuando el procedimiento lo permita, compare los datos del escáner con una medición independiente homologada. Un fallo de sensor o cableado puede alterar la lectura y el control.

2.7 Desgaste Mecánico o Fuga Interna de la Bomba

Después de comprobar alimentación, fugas y control electrónico, examine la parte mecánica: elementos de alta presión, juntas internas, asientos, movimiento de émbolos, leva o excéntrica y carcasa.

Bosch relaciona daños de carcasa, juntas defectuosas y desgaste de alta presión con fugas, suministro impreciso, presión insuficiente, dificultades de arranque y fallo de bomba. Riesgos de desgaste y fallo de bombas Bosch

2.8 Combustible Contaminado o con Agua

Las partículas provocan desgaste o agarrotamiento. El agua causa corrosión y reduce la lubricación. Delphi señala que la contaminación por agua puede desgastar prematuramente inyectores y bomba de alta presión. Consejos Delphi sobre contaminación y servicio

Si aparecen partículas metálicas, agua o contaminación grave, siga el procedimiento del fabricante para depósito, tuberías, rail, válvulas e inyectores. El alcance de reparación depende de la aplicación.

2.9 Identificación, Montaje o Accionamiento Incorrectos

Confirme referencia completa, sentido de giro, conexión de accionamiento, velocidad real, tipo de válvula, puertos de entrada y retorno, adaptadores y versión del programa. Una bomba, válvula o programa visualmente similar puede generar resultados inválidos.

3. Procedimiento de Diagnóstico Paso a Paso

Paso 1: Registre los Datos Originales

Guarde códigos y datos congelados. Registre velocidad de arranque, presión objetivo y real, datos de baja presión, mandos de actuadores y trabajos recientes. Conserve toda la secuencia de subida de presión.

Paso 2: Inspeccione Combustible, Filtro y Contaminación

Confirme el combustible correcto. Examine una muestra del filtro para detectar agua, partículas, metal, color anormal o depósitos. Elimine la fuente de contaminación antes de instalar componentes.

Paso 3: Pruebe el Circuito de Baja Presión

Mida presión o caudal en el punto y condición indicados. Compruebe bomba de transferencia, restricción del filtro, recorrido de tuberías, conectores, juntas, cebado y ventilación. Repare primero una alimentación insuficiente.

Paso 4: Valide los Datos de Presión

Compare presión objetivo y real y revise el circuito del sensor según el esquema. Utilice únicamente equipos homologados para una medición independiente. Un manómetro general no es adecuado para Common Rail.

Paso 5: Mida Retorno y Fugas de Alta Presión

Mida todos los inyectores en la misma condición. Compruebe válvula de control, limitadora, tuberías, rail y circuito bomba-rail según el fabricante. El método de rail sellado de Delphi combina la medición de presión de bomba y retorno de inyectores para aislar el área de fallo. Kit de diagnóstico Sealed Rail de Delphi

Paso 6: Compruebe la Válvula Dosificadora y su Circuito

Identifique la válvula exacta y su estrategia normalmente abierta o cerrada. Compruebe bobina, aislamiento, alimentación, masa, mando, conector y respuesta de presión con las especificaciones correctas. No copie valores de resistencia, ciclo de trabajo o tensión de otra familia.

Paso 7: Realice una Prueba de Aislamiento Aprobada

Cuando el procedimiento lo permita, un rail sellado y un actuador simulado específico pueden separar el caudal de la bomba de las fugas y del actuador original. Si la presión se recupera, revise el actuador original o su control. Si permanece baja, aumenta la probabilidad de avería mecánica. Use siempre el equipo específico.

Paso 8: Confirme la Bomba en un Banco de Pruebas

Si el diagnóstico del vehículo apunta a la bomba, desmóntela y use el programa exacto. Confirme referencia, adaptador, giro, velocidad, líquido y temperatura, entrada, mando de la válvula, presión, caudal, retorno y fugas.

Los talleres que prueban bombas Common Rail y otros componentes diésel pueden utilizar el banco multifunción Beacon CR919. La página confirma la función de prueba de bombas Common Rail; los límites deben proceder del programa de la bomba exacta.

Paso 9: Complete la Verificación Posterior

Después de reparar o sustituir, repita alimentación, purga, formación de presión, seguimiento objetivo-real, retorno de inyectores, válvulas, fugas y códigos. Aplique el procedimiento completo de limpieza cuando la contaminación haya causado el fallo.

4. Patrones de Resultado y Comprobación Prioritaria

Aplique los límites de la aplicación y del programa de bomba exactos. Estos patrones organizan el diagnóstico y deben usarse junto con el procedimiento del fabricante.

5. Prácticas que Producen Diagnósticos Erróneos

Sustituir la Bomba Solo por un Código de Presión Baja

El código delimita el sistema afectado. Compruebe alimentación, fugas, retorno, dispositivos de control y sensor antes de decidir qué componente falló.

Aplicar un Único Límite de Presión de Arranque

La presión mínima y la condición de prueba cambian según motor y control. Use la especificación exacta.

Desconectar o Alimentar Directamente la Válvula

Las válvulas normalmente abiertas y cerradas reaccionan de forma diferente. Siga el procedimiento eléctrico e hidráulico específico.

Juzgar la Bomba con un Solo Punto

La evaluación completa puede incluir varias velocidades y mandos, caudal, retorno, fugas, estabilidad y respuesta.

Instalar una Bomba sin Corregir la Contaminación

El agua o las partículas restantes pueden dañar la bomba nueva y otros componentes. Complete el tratamiento indicado por el fabricante.

6. Preguntas Frecuentes

¿La baja presión demuestra que los émbolos están desgastados?

No. Alimentación insuficiente, aire, retorno excesivo, válvulas con fuga, problemas de dosificación y datos incorrectos pueden causar el mismo síntoma.

¿Pueden bloquearse todas las salidas para probar la bomba?

Use únicamente un rail sellado o método específico aprobado. Los tapones improvisados crean un grave riesgo de alta presión.

¿Por qué pasa la bomba en banco y falla en el vehículo?

El vehículo aún puede tener alimentación baja, retorno excesivo, fuga en el rail, fallo de sensor o cableado, aire o control electrónico incorrecto.

¿Debe repetirse la prueba tras cambiar la válvula dosificadora?

Sí. La válvula afecta directamente el caudal y el control de presión. Ejecute el programa completo de la bomba.

Conclusión

La presión insuficiente es un resultado del sistema. El diagnóstico fiable sigue una secuencia: registrar el fallo, inspeccionar combustible, probar baja presión, validar datos, medir retorno y fugas, comprobar la dosificación, aislar la bomba con un método aprobado y confirmarla en banco.

El diagnóstico mecánico de la bomba queda respaldado después de comprobar alimentación, fugas, regulación y control eléctrico. Esta secuencia reduce sustituciones innecesarias y protege la bomba reparada o nueva.
