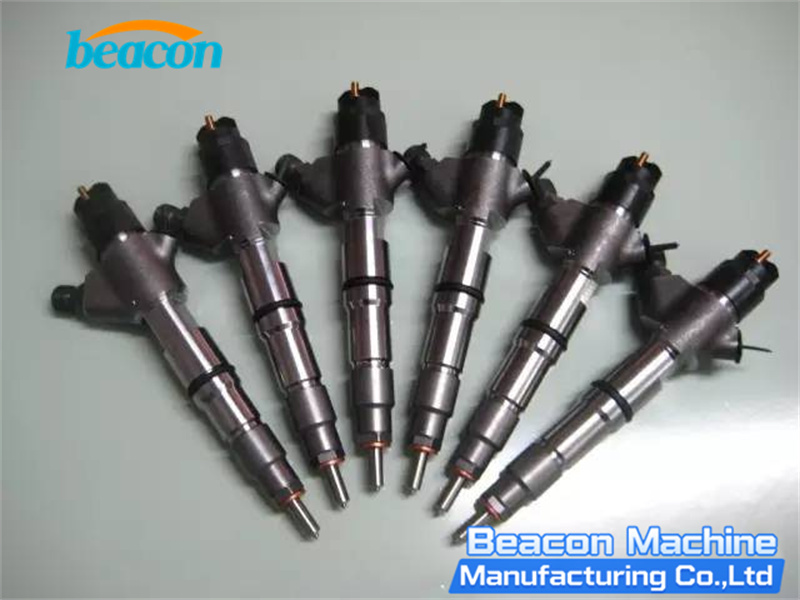

Retorno Excesivo en Inyectores Common Rail: Causas, Diagnóstico y Reparación

El caudal de retorno es una parte normal del funcionamiento de un inyector common rail. Una cantidad controlada de combustible atraviesa los circuitos internos de mando y lubricación antes de volver al depósito. El problema aparece cuando esta fuga interna es excesiva: el inyector ya no mantiene la diferencia de presión hidráulica necesaria para controlar la aguja y el sistema puede tener dificultades para generar o conservar la presión del rail.

Un retorno elevado puede causar arranque difícil, ralentí inestable, pérdida de potencia, mayor consumo o fallos de presión. Sin embargo, nunca debe evaluarse de forma aislada. La referencia exacta del inyector, la presión, la duración de activación, la temperatura del líquido, el tiempo de prueba y los datos del fabricante deben coincidir.

¿Qué Es el Caudal de Retorno de un Inyector Common Rail?

Dentro del inyector, el combustible a alta presión se utiliza tanto para la inyección como para el control hidráulico. Cuando el solenoide o el actuador piezoeléctrico acciona la válvula, cambia la presión de la cámara de control y la aguja puede moverse. El combustible utilizado en este proceso sale por el retorno. Las pequeñas holguras internas también permiten lubricación y refrigeración.

Por tanto, el objetivo correcto no es un retorno igual a cero. Un inyector sano produce una cantidad controlada y repetible dentro del rango especificado. “Demasiado alto” significa que supera el límite del plan de prueba correcto o que difiere claramente de otros inyectores comprobados en las mismas condiciones.

Síntomas Comunes de un Retorno Excesivo

• Arranque prolongado o imposible: la fuga impide que la presión suba con suficiente rapidez.
• Ralentí irregular: el control hidráulico inestable provoca una contribución desigual de los cilindros.
• Pérdida de potencia bajo carga: la bomba puede no compensar la fuga cuando aumenta la demanda.
• Códigos de presión del rail: la presión real permanece por debajo del objetivo de la ECU.
• Correcciones anormales: la ECU intenta equilibrar la combustión modificando la corrección del cilindro.
• Problemas de arranque en caliente: la menor viscosidad hace más visible la fuga causada por desgaste.

¿Por Qué Aumenta el Caudal de Retorno?

1. Válvula de Control o Asiento Desgastados

La válvula y su asiento abren y cierran repetidamente bajo alta presión. La erosión microscópica, las picaduras o la pérdida de geometría permiten que escape demasiado combustible de la cámara de control. La diferencia de presión sobre la aguja deja de controlarse correctamente y la cantidad inyectada también puede resultar baja o inestable.

2. Holguras Excesivas en Superficies de Guiado

El desgaste del pistón de control, vástago, guía de aguja u otras superficies de precisión crea nuevos caminos de fuga. Los componentes cambian entre diseños Bosch, Denso, Delphi, Siemens/VDO y otros; el diagnóstico debe seguir la construcción y las especificaciones de la referencia exacta.

3. Desgaste de la Aguja o del Cuerpo de la Tobera

Una aguja y una guía desgastadas permiten el paso interno de combustible. El daño de la tobera también afecta la entrega, la pulverización y el sellado. Por ello, un retorno alto acompañado de una cantidad anormal aporta más información que cualquiera de los dos valores por separado.

4. Contaminación y Daños del Combustible

Las partículas rayan las superficies de sellado; el agua produce corrosión y reduce la lubricación. Una filtración deficiente acelera el desgaste. La limpieza elimina depósitos, pero no recupera el metal erosionado o rayado.

5. Montaje o Ajuste Incorrectos

Calces incorrectos, elevación o carrera dinámica fuera de especificación, caras dañadas, par de apriete incorrecto o repuestos incompatibles pueden provocar retorno alto después de la reparación. Incluso una válvula nueva puede fallar si las dimensiones internas no se ajustan con datos verificados.

6. Fugas Externas o Errores de Conexión

Un conector dañado, manguera floja, adaptador incorrecto, aire atrapado o una fuga del útil puede alterar el volumen. Deben descartarse antes de desmontar el inyector.

Patrones de Diagnóstico

Patrón de Prueba	Dirección Probable	Comprobación Recomendada
Retorno alto + cantidad baja	Fuga hidráulica interna	Válvula, asiento, guía de aguja y holguras
Retorno alto + presión difícil de generar	La fuga supera el suministro durante el arranque	Comparar todos los inyectores; verificar bomba y control de presión
Un inyector mucho más alto	Desgaste localizado	Confirmar con el mismo tiempo, presión y temperatura
Todos parecen demasiado altos	Especificación o condición de prueba incorrecta	Plan, temperatura, tiempo, adaptadores, calibración y unidades
Retorno alto solo en caliente	Holguras de desgaste visibles con menor viscosidad	Repetir a la temperatura estabilizada especificada
Retorno inestable entre repeticiones	Aire, suciedad, atasco o presión inestable	Purgar, limpiar conexiones, estabilizar y repetir

Diagnóstico Paso a Paso

1. Confirme la avería. Lea códigos, presión real, comportamiento de arranque y correcciones.
2. Revise todo el sistema. Compruebe alimentación, filtración, control de presión y fugas visibles.
3. Compare en el motor. Mida el retorno de todos los inyectores durante el mismo tiempo y condición, siguiendo el procedimiento del vehículo.
4. Identifique la referencia exacta. Seleccione su plan y no el de una pieza visualmente parecida.
5. Pruebe varios puntos. Compare retorno y cantidad en arranque, ralentí, carga media, plena carga y preinyección cuando corresponda.
6. Repita los resultados anormales. Estabilice temperatura y presión y elimine el aire.
7. Interprete todos los valores juntos. Retorno, cantidad, respuesta y comportamiento eléctrico ofrecen un diagnóstico más sólido.

Advertencia de seguridad: la presión common rail puede penetrar la piel y causar lesiones mortales. Nunca busque fugas con la mano, afloje tuberías con el sistema funcionando ni utilice recipientes o mangueras improvisados.

¿Puede Repararse un Inyector con Retorno Alto?

Depende del diseño, la pieza dañada, la disponibilidad de repuestos compatibles y los datos de ajuste. Un proceso profesional incluye:

• desmontaje limpio en un entorno controlado;
• inspección de válvula, asiento, tobera, aguja, guías y caras de sellado;
• sustitución con piezas compatibles y trazables;
• medición de elevación, separación de armadura, carrera dinámica y dimensiones específicas;
• montaje con el par y nivel de limpieza indicados;
• prueba completa después de reparar y codificación cuando sea necesaria.

La limpieza ultrasónica no repara erosión, picaduras ni holguras excesivas. Si las superficies críticas o el cuerpo superan el límite de reparación, la sustitución es más segura.

Por Qué Es Importante un Banco Completo

Un kit de retorno identifica diferencias, pero no confirma por sí solo la cantidad inyectada, preinyección, respuesta, comportamiento de presión o codificación. Un sistema multifunción como el banco de pruebas para bombas e inyectores CR1017 permite evaluar retorno y entrega en condiciones controladas y ampliar el trabajo a sistemas CRI, CRP, EUI y HEUI.

Verificación Final

Después de reparar, el inyector debe aprobar todos los puntos exigidos, no solo el retorno. Verifique cantidad, retorno, sellado, respuesta y repetibilidad a la temperatura y presión especificadas. Registre los resultados antes y después y genere un nuevo código cuando sea necesario.

El retorno excesivo es una pista valiosa, pero no constituye por sí solo un diagnóstico completo. Las condiciones correctas, los datos correspondientes y la relación con el resto de las mediciones separan una reparación fiable de una suposición.
