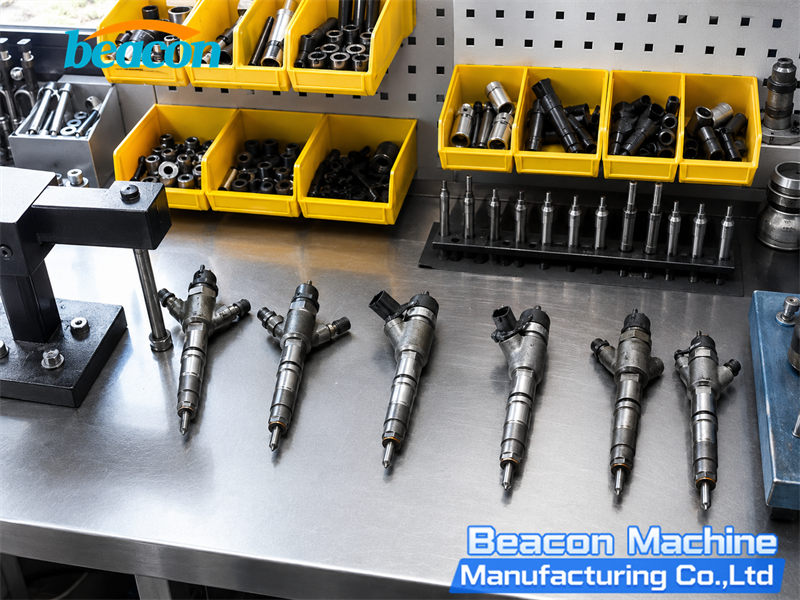

El Inyector Common Rail Pasa la Prueba de Banco pero el Motor Sigue Inestable: 8 Causas

1. El Inyector o el Plan de Prueba se Identificó Incorrectamente

El inyector debe identificarse mediante su referencia completa. No se debe elegir un plan únicamente por el aspecto, la familia del motor o una referencia parecida. Inyectores físicamente similares pueden utilizar límites de calibración, estrategias de control o aplicaciones diferentes.

En 2026, la base de datos utilizada con los bancos common rail Beacon contiene más de 8.200 registros de inyectores de múltiples marcas principales, más de 1.800 registros de bombas common rail y cerca de 800 registros de EUI/EUP. Una base de datos amplia mejora la cobertura, pero no sustituye la selección correcta: el técnico debe hacer coincidir la referencia completa, la aplicación, el tipo de inyector y el plan correspondiente.

Antes de aceptar el resultado, confirme:

• la marca y la referencia completa grabada en el inyector;
• si se trata de tecnología solenoide, piezoeléctrica u otra aplicable;
• que el plan y la versión de la base de datos sean correctos;
• que se utilicen el adaptador, retorno, cable y modo de accionamiento adecuados;
• que la referencia del informe coincida con el componente probado.

Bosch destaca la actualización de las especificaciones de prueba de su plataforma DCI, mientras que Hartridge indica que sus planes se desarrollan para inyectores y aplicaciones concretos. Elegir el programa correcto es el primer requisito para obtener un resultado válido.

2. Solo se Aprobaron Algunos Puntos o las Condiciones Fueron Inestables

Un inyector common rail no debe evaluarse con un único punto. Puede parecer correcto con gran caudal y fallar en ralentí, preinyección, pulso mínimo, estanqueidad u otra condición obligatoria. El comportamiento con cantidades pequeñas es especialmente importante para la estabilidad del ralentí, el ruido de combustión y las emisiones.

Hartridge diferencia una comprobación funcional rápida de una evaluación con calidad de reparación y contempla pruebas separadas, como presión de apertura de la tobera y pulso mínimo de accionamiento. La conclusión correcta debe ser que el inyector superó todos los puntos obligatorios del plan aplicable.

Compruebe que:

• el líquido de calibración y su temperatura cumplan los requisitos del equipo y del plan;
• se haya eliminado el aire de los circuitos de alta presión y medición;
• la presión del rail y la contrapresión de retorno sean estables;
• el sistema de medición, los sensores y el banco estén dentro de calibración;
• los adaptadores y conexiones no tengan fugas;
• los puntos anormales o próximos al límite se hayan repetido con resultados consistentes.

No existe un límite universal de caudal, temperatura, resistencia o tiempo válido para todos los inyectores. Se deben utilizar los datos de la referencia y del programa exactos.

3. El Nuevo Código de Corrección no se Escribió Correctamente en la ECU

Muchos inyectores common rail modernos utilizan un código de corrección para compensar las variaciones de fabricación y reparación. Según el sistema puede denominarse IMA, IQA, C2i, C3i, QR u otro nombre específico.

Los sistemas de prueba Beacon admiten la codificación de inyectores Bosch, Denso, Delphi, Siemens/Continental y otras aplicaciones compatibles. Después de la reparación, el nuevo código debe registrarse con exactitud y escribirse en el cilindro correcto de la ECU cuando así lo exija el fabricante del vehículo.

Delphi indica que el nuevo código C2i/C3i es esencial después de reparar y recalibrar un inyector. Si no se introduce, pueden aparecer funcionamiento deficiente, ralentí irregular y códigos de avería.

Revise los siguientes puntos:

• utilizar el código nuevo generado después de la reparación y no el código anterior;
• introducir todos los caracteres sin errores;
• asignar cada código al cilindro correspondiente;
• realizar el aprendizaje o adaptación exigido por el fabricante;
• volver a leer la ECU para confirmar que el código quedó guardado.

La codificación no corrige desgaste mecánico ni convierte un inyector defectuoso en uno correcto. Permite que la ECU compense las características medidas de un inyector que ya ha superado el procedimiento de prueba adecuado.

4. Existe un Problema de Instalación, Sellado o Tuberías de Alta Presión

Un inyector aprobado en banco puede funcionar mal si no queda correctamente sellado en la culata. Delphi advierte que una arandela de tobera ausente o mal asentada permite el paso de residuos de combustión, y que los anillos de sellado pueden salir de sus ranuras durante el montaje. Perkins también menciona el sellado incorrecto, la presencia de dos arandelas y el montaje de un inyector equivocado.

Después del montaje, inspeccione:

• si se retiró completamente la arandela de cobre antigua;
• si el asiento está limpio, plano y sin daños;
• si se instalaron la arandela y los sellos nuevos correctos;
• si la abrazadera, el tornillo y la tubería se montaron según la información del vehículo;
• si el conector de retorno está dañado o tiene fugas;
• si hay gases de combustión, carbonilla o combustible alrededor del inyector.

No utilice un par de apriete universal. El procedimiento, los elementos de fijación y las reglas de sustitución de tuberías varían según el motor.

5. El Cableado, el Conector o el Controlador de la ECU Tiene un Fallo

El banco puede comprobar la bobina, el aislamiento o la respuesta del propio inyector, pero no confirma el estado del mazo de cables, los conectores, la alimentación, la masa o la salida de la ECU del vehículo. En el banco, el inyector recibe la señal del equipo; en el motor depende de todo el circuito eléctrico del vehículo.

Con el diagrama correcto, compruebe:

• códigos de avería del circuito y datos congelados;
• pines flojos, corroídos, contaminados o desplazados;
• daños por calor, vibración, roce o aplastamiento;
• continuidad, aislamiento y caída de tensión según el procedimiento OEM;
• la señal de mando de la ECU cuando se disponga del método y equipo adecuados;
• si la avería aparece con vibraciones o cambios de temperatura.

No aplique un valor genérico de resistencia a todos los inyectores. Los sistemas solenoide, piezoeléctricos y las distintas familias requieren procedimientos diferentes.

6. La Alimentación o el Control de Presión del Rail no es Correcto

Un inyector correcto no puede trabajar bien sin alimentación y presión estables. Un filtro restringido, entrada de aire, bomba de alta presión desgastada, retorno excesivo de otro inyector o un fallo de SCV/IMV, DRV o sensor pueden hacer que la presión real se aparte del objetivo de la ECU.

Delphi recomienda comprobar conjuntamente el retorno de los inyectores y la presión del rail, y después diferenciar un problema mecánico de la bomba de un fallo de medición o regulación.

Compare:

• presión objetivo y real durante arranque, ralentí y aparición del fallo;
• presión y caudal de baja presión con la especificación del vehículo;
• estado del filtro y presencia de aire o contaminación;
• retorno del conjunto completo de inyectores;
• comportamiento de la bomba, válvula dosificadora, regulador y sensor;
• si la fluctuación de presión coincide con la marcha irregular.

7. El Sistema EGR, de Admisión o Sobrealimentación Altera la Combustión

El ralentí irregular y el humo no son síntomas exclusivos de los inyectores. Una EGR atascada, conductos de admisión restringidos, una medición incorrecta de aire, una fuga de sobrealimentación o datos MAP/MAF incoherentes pueden cambiar la cantidad de aire disponible para la combustión.

Delphi indica que una EGR atascada en posición abierta puede provocar pérdida de potencia, mala aceleración y ralentí irregular. El diagnóstico debe combinar códigos, pruebas de actuadores, revisión eléctrica e inspección de carbonilla.

Revise:

• posición ordenada y real de la EGR;
• masa de aire y presión de admisión;
• presión de sobrealimentación objetivo y real;
• mangueras, tuberías de carga e intercooler;
• carbonilla en EGR y admisión;
• restricción del filtro y coherencia de los sensores.

8. El Estado Mecánico o la Sincronización del Motor es Incorrecto

Si los sistemas de combustible, electricidad y aire son correctos, se debe confirmar que cada cilindro pueda quemar el combustible. Baja compresión, fugas de válvulas, desgaste de segmentos o camisas, error de distribución o una señal anormal de sincronización de cigüeñal y árbol de levas pueden reducir la contribución del cilindro aunque el inyector sea satisfactorio.

La formación de Bosch sobre diagnóstico diésel trata el equilibrio de cilindros, señales CKP/CMP, sincronización, caudal de aire, EGR, sobrealimentación y compresión relativa como partes relacionadas. Comience con los datos de equilibrio o contribución y continúe con una prueba de compresión relativa o mecánica según el fabricante.

No condene un inyector únicamente porque la ECU muestre una corrección elevada de cilindro. La corrección también puede responder a diferencias de compresión, aire o combustión.

Secuencia de Diagnóstico Recomendada

Conclusión

“Aprobado en banco” es una evidencia importante, pero no es el diagnóstico completo del motor. Una conclusión fiable debe confirmar:

• que el inyector se probó con el procedimiento correcto, completo y repetible;
• que fue codificado, instalado, sellado y accionado correctamente;
• que la presión, la gestión del aire, la sincronización y el estado mecánico son correctos.

Combinar el informe del componente con los datos reales del vehículo evita desmontajes repetidos, sustituciones innecesarias y costes de reparación evitables.

Base técnica: el contenido se contrastó con información oficial de Bosch Mobility Aftermarket, Delphi/Hartridge, DENSO y Perkins. Los límites y procedimientos específicos deben seguir los datos originales del fabricante del inyector, equipo y vehículo.
